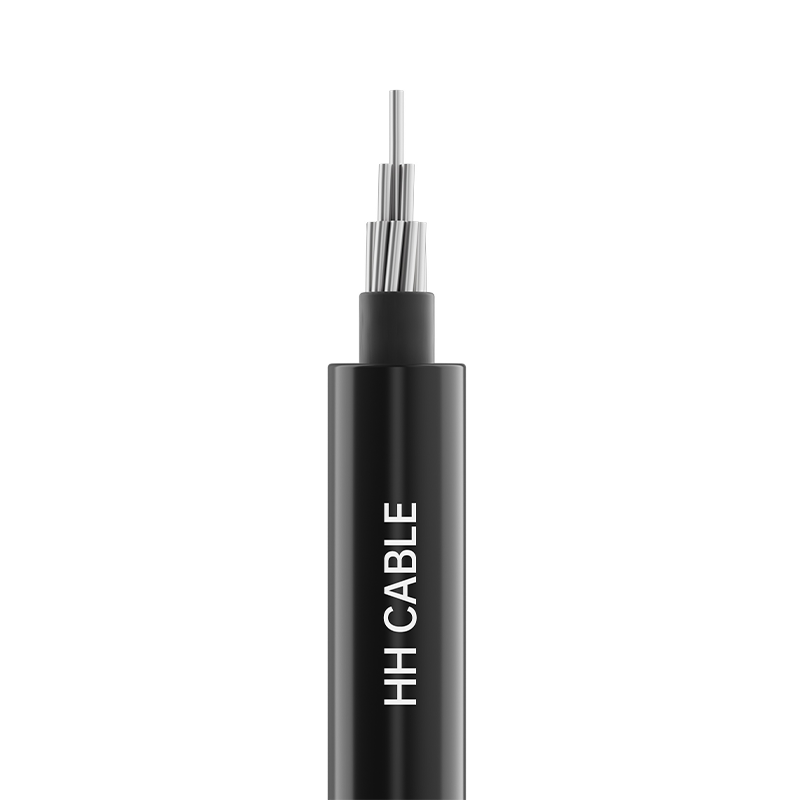

สายเคเบิลหุ้มฉนวนเหนือศีรษะ 10kV

ชื่อสินค้า: สายเคเบิลหุ้มฉนวนเหนือศีรษะ 10kV

1-มาตรฐานการดำเนินงาน

กิกะไบต์/T14049-2008

รุ่นสินค้า 2 ชิ้น

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ ฯลฯ

3- ระดับแรงดันไฟฟ้า

10kV

ข้อมูลจำเพาะของผลิตภัณฑ์ 4 รายการ

จำนวนคอร์

ข้อมูลจำเพาะ

ตัวนำทองแดง

ตัวนำอลูมิเนียมหรือโลหะผสมอลูมิเนียม

1

10 มม. 2 ~400 มม. 2

10 มม. 2 ~400 มม. 2

3

25 มม. 2 ~400 มม. 2

25 มม. 2 ~400 มม. 2

3 K (A) หรือ 3 K (B)

25 มม. 2 ~400 มม. 2

K 25มม. 2 ~120มม. 2

25 มม. 2 ~400 มม. 2

K 25มม. 2 ~120มม. 2

หมายเหตุ 1: K คือลวดตีเกลียวรับน้ำหนัก ตามข้อกำหนดทางเทคนิคทางวิศวกรรม สามารถเลือกหน้าตัดที่ระบุในตารางเพื่อให้ตรงกับหน้าตัดของตัวนำที่สอดคล้องกันได้

เมื่อช่วงของทาวเวอร์ใหญ่ขึ้นและจำเป็นต้องใช้สายแบริ่งเพิ่มเติม สายแบริ่งดังกล่าวจะไม่รวมอยู่ในโครงสร้างสายเคเบิล

หมายเหตุ 2: (A) หมายถึงลวดตีเกลียวรับน้ำหนักของเหล็ก และ (B) หมายถึงลวดตีเกลียวรับน้ำหนักของอะลูมิเนียมอัลลอยด์

5- คำอธิบายโครงสร้างสายเคเบิล

โครงสร้างสายเคเบิล

คำอธิบายวัสดุ

คอนดักเตอร์

ตัวนำอัดกลม (ทองแดงหรืออลูมิเนียมหรืออลูมิเนียมอัลลอยด์)

คอนดักเตอร์ shield (if any)

วัสดุกึ่งตัวนำแบบครอสลิงค์หรือแบบไม่ครอสลิงค์

ฉนวนกันความร้อน

โพลีเอทิลีนความหนาแน่นสูงหรือวัสดุฉนวนโพลีเอทิลีนที่ทนต่อสภาพอากาศแบบ cross-linked

ฉนวนกันความร้อน shield (if any)

วัสดุกึ่งนำไฟฟ้าแบบถอดได้แบบเชื่อมขวาง

การระบุฉนวน 6

ฉนวนกันความร้อน coloring identification:

สีฉนวนเป็นสีดำหรือสีธรรมชาติ ลำดับเฟสของฉนวนสายเคเบิลแบบสามแกนจะถูกระบุโดยสันเขา เช่น เฟส A มีสันหนึ่งอัน เฟส B มีสันสองอัน เฟส C มีสามสัน ฯลฯ หรือตามความต้องการของลูกค้า แกนกลางจะถูกทำเครื่องหมายด้วยวิธีมาร์กที่แตกต่างจากที่กล่าวข้างต้น

7-ข้อกำหนดด้านประสิทธิภาพพิเศษ

ทนต่อสภาพอากาศ ทนต่อรังสียูวี ฯลฯ

8- ลักษณะการใช้งานสายเคเบิล

8.1 อุณหภูมิที่กำหนดระยะยาวสูงสุดที่ยอมให้ตัวนำสายเคเบิลในระหว่างการทำงานปกติ:

โพลีเอทิลีนความหนาแน่นสูง: 75°C; โพลีเอทิลีนแบบเชื่อมขวาง: 90°C

8.2 อุณหภูมิสูงสุดที่อนุญาตของตัวนำสายเคเบิลในระหว่างการลัดวงจร (ระยะเวลาไม่เกิน 5 วินาที) คือ: ฉนวนโพลีเอทิลีนความหนาแน่นสูง: 150°C; ฉนวนโพลีเอทิลีนแบบเชื่อมขวาง: 250°C

8.3 อุณหภูมิในการติดตั้งสายเคเบิลไม่ควรต่ำกว่า -20 ℃

8.4 รัศมีการโค้งงอขั้นต่ำสำหรับการติดตั้งสายเคเบิล:

สายเคเบิลแบบแกนเดี่ยว: ไม่น้อยกว่า 20 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

สายเคเบิลแบบมัลติคอร์: ไม่น้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

สายเคเบิลหุ้มฉนวนเหนือศีรษะขนาด 8.510kV ถูกนำมาใช้กันอย่างแพร่หลายในการก่อสร้างโครงข่ายไฟฟ้าในเมืองและชนบท และการอัพเกรดเพื่อทดแทนตัวนำเปลือยแบบเดิม ลดความเสี่ยงของไฟฟ้าช็อต ปรับปรุงความปลอดภัย ตอบสนองความต้องการในการตกแต่งเมืองให้สวยงาม หลีกเลี่ยงผลกระทบของตัวนำเปลือยต่อภูมิทัศน์ และบรรลุผลของ "โครงข่ายไฟฟ้าที่มองไม่เห็น"

8.5.1 เมื่อติดตั้งสายไฟและฉนวนบางเหนือศีรษะ ควรรักษาระยะห่างจากต้นไม้ เมื่อสายเคเบิลกำลังทำงาน อนุญาตให้สัมผัสได้เฉพาะระยะสั้นระหว่างสายเคเบิลและต้นไม้เท่านั้น

8.5.2 เมื่อติดตั้งสายเคเบิลฉนวนธรรมชาติเหนือศีรษะ ควรรักษาระยะห่างจากต้นไม้ เมื่อสายเคเบิลกำลังทำงาน อนุญาตให้มีการสัมผัสกันบ่อยครั้งระหว่างสายเคเบิลและต้นไม้

8.5.3 สายเคเบิลหุ้มฉนวนเหนือศีรษะ 10kV ที่เหลือจะต้องติดตั้งในตำแหน่งเหนือศีรษะคงที่ จะต้องรักษาระยะห่างจากต้นไม้ระหว่างการติดตั้ง อนุญาตให้มีการสัมผัสกันบ่อยครั้งระหว่างสายเคเบิลและต้นไม้ระหว่างการใช้งาน นอกจากนี้ ต้องใช้สายเคเบิลหุ้มฉนวนแกนทองแดงอ่อนเหนือศีรษะเป็นดาวน์ลีดของหม้อแปลง
