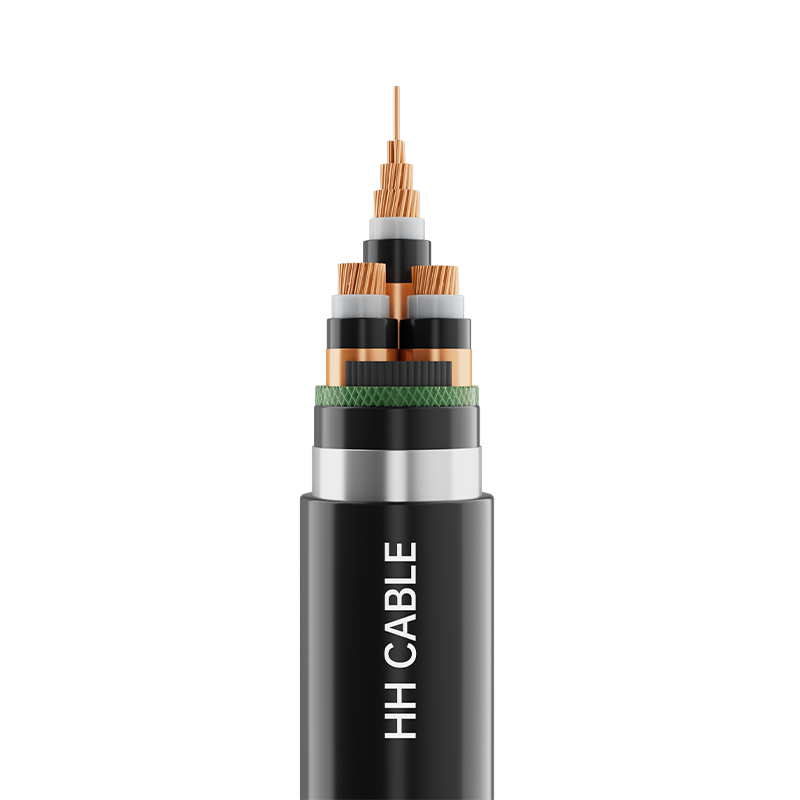

สายไฟหุ้มฉนวนโพลีเอทิลีนแบบครอสลิงค์ขนาด 6-35kV

ชื่อสินค้า: สายไฟหุ้มฉนวนโพลีเอทิลีนแบบ cross-linked 6-35kV

1-มาตรฐานการดำเนินงาน

GB/T2706.2~3-2020

รุ่นสินค้า 2 ชิ้น

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72, ฯลฯ.

3- ข้อมูลจำเพาะแรงดันไฟฟ้า

ระดับแรงดันไฟฟ้า

จำนวนคอร์

ข้อมูลจำเพาะ

ตัวนำทองแดง

ตัวนำอลูมิเนียมหรือโลหะผสมอลูมิเนียม

3.6/6kV

6/6 (10) กิโลโวลต์

8.7/10(15) กิโลโวลต์

12/20กิโลโวลต์

3

25 มม. 2 ~630 มม. 2

25 มม. 2 ~630 มม. 2

1

25 มม. 2 ~800 มม. 2

25 มม. 2 ~800 มม. 2

18/20(30)กิโลโวลต์

3

35 มม. 2 ~630 มม. 2

35 มม. 2 ~630 มม. 2

1

35 มม. 2 ~800 มม. 2

35 มม. 2 ~800 มม. 2

21/35กิโลโวลต์

26/35กิโลโวลต์

3

50 มม. 2 ~630 มม. 2

50 มม. 2 ~630 มม. 2

1

50 มม. 2 ~800 มม. 2

50 มม. 2 ~800 มม. 2

4- คำอธิบายโครงสร้างสายเคเบิล

โครงสร้างสายเคเบิล

คำอธิบายวัสดุ

คอนดักเตอร์

ตัวนำอัดกลม (ทองแดงหรืออลูมิเนียมหรืออลูมิเนียมอัลลอยด์)

คอนดักเตอร์ shielding

วัสดุกึ่งตัวนำแบบเชื่อมขวาง

ฉนวนกันความร้อน

วัสดุฉนวนโพลีเอทิลีนเชื่อมขวาง

ฉนวนกันความร้อน shielding

วัสดุกึ่งตัวนำแบบเชื่อมขวาง

การป้องกันโลหะ

การพันเทปทองแดงหรือการพันลวดทองแดงแบบเบาบาง นอกจากนี้ยังสามารถเพิ่มใยแก้วนำแสงตรวจสอบอุณหภูมิได้ตามความต้องการ

การกรอก (ถ้ามี)

แถบเติมรูปพัดลมโพลีโพรพีลีนไม่ดูดความชื้นหรือ

เชือกฟิลเลอร์โพลีโพรพีลีนแบบไม่ดูดความชื้น

เทปพันสายไฟ (ถ้ามี)

เทปไม่ทอหรือโพรพิลีน

ปลอกแยก (ถ้ามี)

วัสดุเปลือกหน่วงไฟควันต่ำแบบพีวีซีหรือโพลีเอทิลีนหรือปราศจากฮาโลเจน

เกราะ (ถ้ามี)

แถบสแตนเลสหรือแถบอลูมิเนียมหรือแถบโลหะผสมอลูมิเนียมหรือแถบเหล็กชุบสังกะสีหรือลวดสแตนเลสหรือลวดอลูมิเนียมหรือลวดโลหะผสมอลูมิเนียมหรือลวดเหล็กชุบสังกะสี

เปลือกนอก

วัสดุเปลือกหน่วงไฟควันต่ำแบบพีวีซีหรือโพลีเอทิลีนหรือปราศจากฮาโลเจน

การระบุแกน 5 สาย

สายเคเบิลแกนเดี่ยว: ตามสีธรรมชาติของฉนวน-สีเดิม

สายเคเบิลสามแกน: รหัสริบบิ้นสีเหลือง สีเขียว สีแดง หรือพิมพ์หมายเลขประจำตัวสีขาว 1, 2, 3 หรือตามความต้องการของลูกค้า

6-สีเปลือก

สีดำหรือตามความต้องการของลูกค้า

7-ข้อกำหนดด้านประสิทธิภาพพิเศษ

เกรด A/B/C สารหน่วงไฟ ควันต่ำ และปราศจากฮาโลเจน กันปลวก กันหนู ทน UV ทนน้ำ ฯลฯ

8- ลักษณะการใช้งานสายเคเบิล

8.1 อุณหภูมิที่กำหนดระยะยาวสูงสุดที่ยอมให้ตัวนำสายเคเบิลในระหว่างการทำงานปกติคือ 90°C

8.2 ในระหว่างการลัดวงจร (ระยะเวลาไม่เกิน 5 วินาที) อุณหภูมิสูงสุดของตัวนำสายเคเบิลที่อนุญาตคือ 250°C

8.3 อุณหภูมิในการติดตั้งสายเคเบิลไม่ควรต่ำกว่า 0 ℃

8.4 รัศมีการโค้งงอขั้นต่ำสำหรับการติดตั้งสายเคเบิล

8.4.1 สายเคเบิลไม่มีเกราะแบบแกนเดี่ยว:

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลระหว่างการติดตั้ง : ไม่น้อยกว่า 20 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลหลังการติดตั้ง : ไม่น้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

8.4.2 สายเคเบิลหุ้มเกราะแกนเดียว:

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลระหว่างการติดตั้ง : ไม่น้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลหลังการติดตั้ง : ไม่น้อยกว่า 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

8.4.3 สายเคเบิลไม่มีเกราะสามแกน:

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลระหว่างการติดตั้ง : ไม่น้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลหลังการติดตั้ง : ไม่น้อยกว่า 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

8.4.3 สายเคเบิลหุ้มเกราะสามแกน:

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลระหว่างการติดตั้ง : ไม่น้อยกว่า 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลหลังการติดตั้ง : ไม่น้อยกว่า 10 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

สายเคเบิล 8.5 ใช้กันอย่างแพร่หลายในระบบส่งและจำหน่ายไฟฟ้า รวมถึงเครือข่ายการจ่ายไฟฟ้าในเมืองและอุปกรณ์จ่ายไฟทางอุตสาหกรรม สายเคเบิลนี้เหมาะสำหรับการติดตั้งแบบตายตัวทั้งในอาคารและนอกอาคาร สามารถฝังในท่อ ถาดสายเคเบิล ท่อร้อยสาย และร่องลึกสายเคเบิลได้โดยตรง สายเคเบิลหุ้มเกราะด้วยเทปโลหะสามารถทนต่อแรงทางกลได้แต่ไม่มีแรงตึงมากนัก สายเคเบิลหุ้มเกราะสามารถทนต่อแรงทางกลและแรงดึงได้มาก สายเคเบิลที่ไม่มีเกราะไม่สามารถทนต่อแรงดึงหรือการบีบอัด
