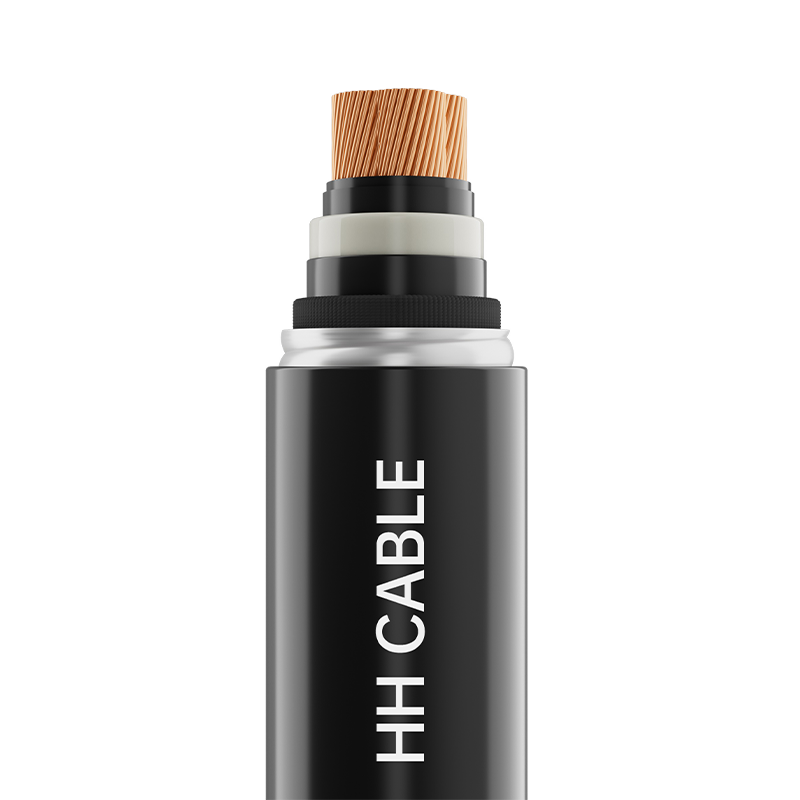

สายไฟหุ้มฉนวนโพลีเอทิลีนแบบครอสลิงค์ขนาด 66-110kV

ชื่อสินค้า: สายไฟหุ้มฉนวนโพลีเอทิลีนแบบ cross-linked 66-110kV

1-มาตรฐานการดำเนินงาน

กิกะไบต์/T11017.2-2024

รุ่นสินค้า 2 ชิ้น

YJLW02, YJLW03, YJLW02-Z, YJLW03-Z ฯลฯ

ระดับแรงดันไฟฟ้า 3 ระดับ

38/66kV, 50/ 66kV , 64/110kV

ข้อมูลจำเพาะของผลิตภัณฑ์ 4 รายการ

240 มม. 2 ~ 2000 มม. 2

5- คำอธิบายโครงสร้างสายเคเบิล

โครงสร้างสายเคเบิล

คำอธิบายวัสดุ

คอนดักเตอร์

ตัวนำแบบกลมอัดหรือแยก (ทองแดงหรืออะลูมิเนียม)

คอนดักเตอร์ shielding

เทปพันสายไฟ Tetoron กึ่งนำไฟฟ้า วัสดุกึ่งนำไฟฟ้าเชื่อมขวางที่เรียบเนียนเป็นพิเศษ

ฉนวนกันความร้อน

วัสดุฉนวนโพลีเอทิลีนแบบ cross-linked ที่สะอาดเป็นพิเศษ

ฉนวนกันความร้อน shielding

วัสดุกึ่งนำไฟฟ้าแบบ cross-linked ที่เรียบเนียนเป็นพิเศษ

ชั้นบัฟเฟอร์

เทปบัฟเฟอร์กึ่งนำไฟฟ้าหรือเทปกั้นน้ำบัฟเฟอร์กึ่งนำไฟฟ้า

ปลอกโลหะหรือโล่โลหะ

ปลอกอลูมิเนียมลูกฟูกหรือปลอกอลูมิเนียมเรียบหรือขดลวดทองแดงเบาบาง นอกจากนี้ยังสามารถเพิ่มใยแก้วนำแสงตรวจสอบอุณหภูมิได้ตามความต้องการ

ชั้นป้องกันการกัดกร่อน

แอสฟัลต์หรือกาวร้อนละลายหรือสีแอสฟัลต์

เปลือกนอกที่ไม่ใช่โลหะ

ฉนวนกันความร้อน grade (PVC or polyethylene or halogen-free low smoke flame retardant) sheath material

ชั้นสื่อกระแสไฟฟ้าเปลือกนอก

การเคลือบกราไฟท์หรือวัสดุกึ่งตัวนำแบบอัดรีด

6-สีเปลือก

สีดำหรือสีแดงหรือตามความต้องการของลูกค้า

7-ข้อกำหนดด้านประสิทธิภาพพิเศษ

เกรด A/B/C หน่วงไฟ ควันต่ำ และปราศจากฮาโลเจน กันปลวก กันหนู กันรังสียูวี ฯลฯ

8- ลักษณะการใช้งานสายเคเบิล

8.1 อุณหภูมิที่กำหนดระยะยาวสูงสุดที่ยอมให้ตัวนำสายเคเบิลในระหว่างการทำงานปกติคือ 90°C

8.2 ในระหว่างการลัดวงจร (ระยะเวลาไม่เกิน 5 วินาที) อุณหภูมิสูงสุดของตัวนำสายเคเบิลที่อนุญาตคือ 250°C

8.3 อุณหภูมิในการติดตั้งสายเคเบิลไม่ควรต่ำกว่า 0 ℃

8.4 รัศมีการโค้งงอขั้นต่ำสำหรับการติดตั้งสายเคเบิล:

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลระหว่างการติดตั้ง : ไม่น้อยกว่า 20 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลหลังการติดตั้ง : ไม่น้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

8.5สายเคเบิลนี้ใช้กันอย่างแพร่หลายในระบบส่งและจำหน่ายพลังงาน รวมถึงเครือข่ายการจ่ายพลังงานในเมืองและอุปกรณ์จ่ายไฟทางอุตสาหกรรม เหมาะสำหรับการติดตั้งแบบคงที่ การติดตั้งกลางแจ้งและในร่ม การติดตั้งแบบฝังโดยตรง ท่อสายเคเบิล ร่องสายเคเบิล และอุโมงค์ และสามารถทนต่อแรงกดดันปานกลาง สายเคเบิลมีความต้านทานน้ำในแนวรัศมีหรือกันน้ำทั้งแนวรัศมีและแนวยาว
