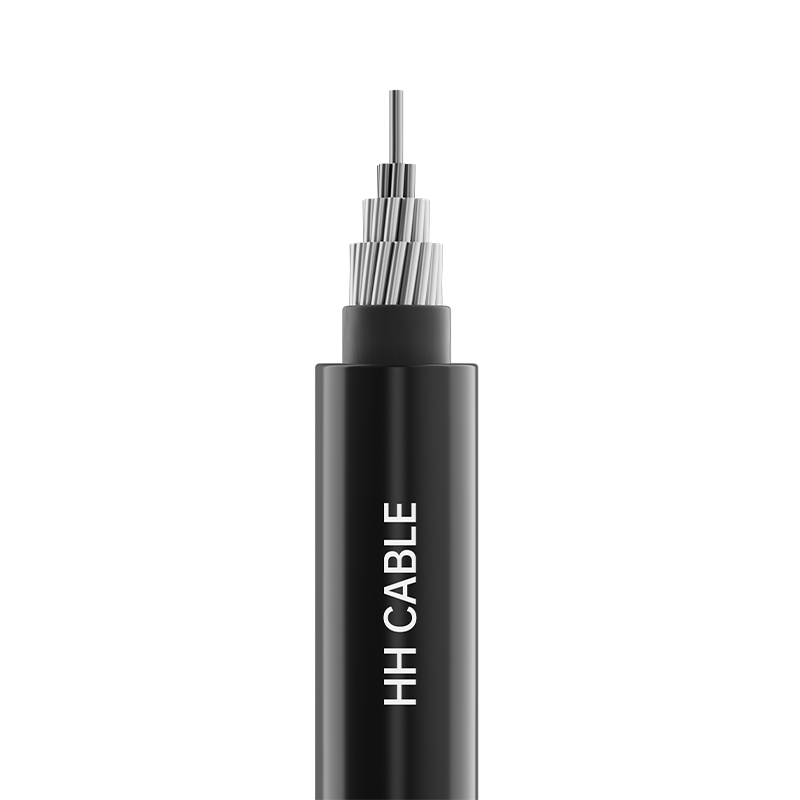

แกนอลูมิเนียมเสริมแรงแกนเหล็ก 20kV และด้านล่าง (แกนอลูมิเนียมอัลลอยด์) สายเคเบิลหุ้มฉนวนเหนือศีรษะ

ชื่อผลิตภัณฑ์: 20kV และต่ำกว่าแกนเหล็กเสริมแกนอลูมิเนียม (แกนอลูมิเนียมอัลลอยด์) สายเคเบิลหุ้มฉนวนเหนือศีรษะ

1-มาตรฐานการดำเนินงาน

Q/320282DJD002-2021, Q/320282DJD007-2025

รุ่นสินค้า 2 ชิ้น

JKLGV, JKLGY, JKLGYJ, JKLHGV, JKLHGY, JKLHGYJ JKLGYJ/Q, JKLHGYJ/Q ฯลฯ

3- ระดับแรงดันไฟฟ้า

1kV, 10kV, 20kV

ข้อมูลจำเพาะของผลิตภัณฑ์ 4 รายการ

จำนวนคอร์

สเปค (อะลูมิเนียม/ เหล็กกล้า)

1

10/2 มม. 2 ～400/95 มม. 2

5- คำอธิบายโครงสร้างสายเคเบิล

โครงสร้างสายเคเบิล

คำอธิบายวัสดุ

ตัวนำ

แกนเหล็กเสริมแรงแบบกลม (อลูมิเนียมหรืออลูมิเนียมอัลลอยด์) ตัวนำ

โล่ตัวนำ (ถ้ามี)

วัสดุกึ่งตัวนำแบบครอสลิงค์หรือแบบไม่ครอสลิงค์

ฉนวนกันความร้อน

โพลีเอทิลีนความหนาแน่นสูงหรือวัสดุฉนวนโพลีเอทิลีนที่ทนต่อสภาพอากาศแบบ cross-linked

การระบุฉนวน 6

การระบุสีของฉนวน:

สีของฉนวนเป็นสีดำหรือตามความต้องการของลูกค้า

7-ข้อกำหนดด้านประสิทธิภาพพิเศษ

ทนต่อสภาพอากาศ ทนต่อรังสียูวี ความต้านทานแรงดึง ฯลฯ

8- ลักษณะการใช้งานสายเคเบิล

8.1 อุณหภูมิที่กำหนดระยะยาวสูงสุดที่ยอมให้ตัวนำสายเคเบิลในระหว่างการทำงานปกติ:

เอทิลีนสามัญ, โพลีไวนิลคลอไรด์: 70 ℃; เอทิลีนความหนาแน่นสูง: 75 ℃; เอทิลีนแบบเชื่อมโยงข้าม: 90 ℃

8.2 อุณหภูมิสูงสุดที่อนุญาตของตัวนำสายเคเบิลในระหว่างการลัดวงจร (ระยะเวลาไม่เกิน 5 วินาที) คือ: โพลีเอทิลีนธรรมดา, โพลีไวนิลคลอไรด์: 130 ℃; ฉนวนโพลีเอทิลีนความหนาแน่นสูง: 150 ℃; ฉนวนโพลีเอทิลีนแบบ cross-linked: 250 ℃

8.3 อุณหภูมิในการติดตั้งสายเคเบิลไม่ควรต่ำกว่า -20 ℃

8.4 รัศมีการโค้งงอขั้นต่ำสำหรับการติดตั้งสายเคเบิล:

ไม่น้อยกว่า 20 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

8.5 สายเคเบิลหุ้มฉนวนเหนือศีรษะอลูมิเนียมเสริมเหล็ก (อลูมิเนียมอัลลอยด์) สูงถึง 20kV ถูกนำมาใช้กันอย่างแพร่หลายในการก่อสร้างและอัพเกรดโครงข่ายไฟฟ้าในชนบท โดยเฉพาะอย่างยิ่งในระบบจ่ายไฟระยะยาวในพื้นที่ภูเขา เมื่อเปรียบเทียบกับตัวนำอะลูมิเนียมบริสุทธิ์ พวกมันมีความแข็งแรงในการแตกหักมากกว่าและมีลักษณะการหย่อนที่ดีกว่า เพิ่มความสามารถในการส่งผ่านโดยไม่ต้องเปลี่ยนโหลดของทาวเวอร์ จำนวนทาวเวอร์สามารถลดลงได้ตามลักษณะเฉพาะของพื้นที่ภูเขาหรือแม่น้ำเพื่อให้ได้แหล่งจ่ายไฟที่มีช่วงกว้าง
