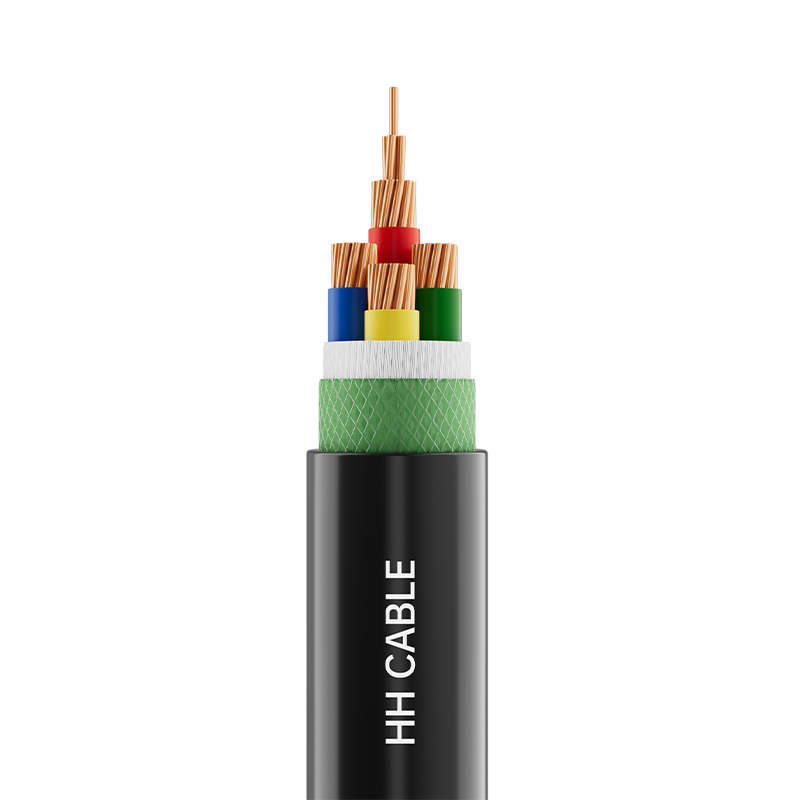

สายไฟหุ้มฉนวน PVC 1.8-3kV และต่ำกว่า

ชื่อสินค้า: สายไฟหุ้มฉนวน PVC ขนาด 1.8/3kV และต่ำกว่า

1-มาตรฐานการดำเนินงาน

GB/T2706.1-2020

รุ่นสินค้า 2 ชิ้น

VV, VLV, VLHV, VV22, VLH22, VV32, VY23, VV62, VV72, ฯลฯ.

3- ระดับแรงดันไฟฟ้า

1.8/3กิโลโวลต์, 0.6/1กิโลโวลต์

ข้อมูลจำเพาะของผลิตภัณฑ์ 4 รายการ

จำนวนคอร์

ข้อมูลจำเพาะ

ตัวนำทองแดง

ตัวนำอลูมิเนียมหรือโลหะผสมอลูมิเนียม

1-5

1.5 มม. 2 ~630 มม. 2

1.5 มม. 2 ~630 มม. 2

3 1, 3 2, 4 1

2.5 มม. 2 ~630 มม. 2

6 มม. 2 ~630 มม. 2

5- คำอธิบายโครงสร้างสายเคเบิล

โครงสร้างสายเคเบิล

คำอธิบายวัสดุ

คอนดักเตอร์

ตัวนำแบบกลมอัดแน่นหรือไม่อัดแน่น (ทองแดงหรืออลูมิเนียมหรืออลูมิเนียมอัลลอยด์) ตัวนำทองแดง - คลาส 1, คลาส 2, คลาส 5; ตัวนำอลูมิเนียม - คลาส 1, คลาส 2

ชั้นทนไฟ (ถ้ามี)

ไมกาเทป

ฉนวนกันความร้อน

วัสดุฉนวนพีวีซี

การกรอก (ถ้ามี)

เชือกฟิลเลอร์โพลีโพรพีลีนแบบไม่ดูดความชื้น

เทปพันสายไฟ (ถ้ามี)

เทปไม่ทอหรือโพรพิลีน

โล่โลหะ (ถ้ามี)

การพันเทปทองแดงหรือการพันลวดทองแดง

ฝักชั้นใน (ถ้ามี)

เทปนูนโพลีโพรพีลีนหรือวัสดุเปลือก (โพลีไวนิลคลอไรด์หรือโพลีเอทิลีน)

ปลอกแยก (ถ้ามี)

วัสดุเปลือกพีวีซีหรือโพลีเอทิลีน

เกราะ (ถ้ามี)

แถบสแตนเลสหรือแถบอลูมิเนียมหรือแถบโลหะผสมอลูมิเนียมหรือแถบเหล็กชุบสังกะสีหรือลวดสแตนเลสหรือลวดอลูมิเนียมหรือลวดโลหะผสมอลูมิเนียมหรือลวดเหล็กชุบสังกะสี

เปลือกนอก

วัสดุเปลือกพีวีซีหรือโพลีเอทิลีน

การระบุแกน 6 สาย

6.1 การระบุสีของฉนวน:

สายเคเบิล 1 คอร์: สีเหลืองหรือสีเขียวหรือสีแดงหรือสีน้ำเงินหรือสีเหลืองสีเขียวหรือตามความต้องการของลูกค้า

สายเคเบิล 2 คอร์: แดง, น้ำเงิน; สายเคเบิล 3 คอร์: เหลือง, เขียว, แดง;

สายเคเบิล 4 คอร์: เหลือง เขียว แดง น้ำเงิน

สายเคเบิล 5 แกน: สีเหลือง สีเขียว สีแดง สีฟ้า สีเหลืองสีเขียวสองสีหรือสีดำหรือตามความต้องการของลูกค้า

สายเคเบิลแกน 3 1: เหลือง, เขียว, แดง, น้ำเงิน;

3 2 core: สีเหลือง,สีเขียว,สีแดง,สีฟ้า,สีเหลืองสีเขียวคู่หรือสีดำหรือตามความต้องการของลูกค้า;

4 1 core: สีเหลือง,สีเขียว,สีแดง,สีฟ้า,สีเหลือง-สีเขียว dual-สีหรือสีดำหรือตามความต้องการของลูกค้า

หมายเหตุ 1 : สีเหลือง สีเขียว และสีแดงใช้สำหรับแกนกลางของเส้นหลัก และสีน้ำเงินใช้สำหรับแกนกลางของเส้นกลาง

6.2 การระบุฉนวนสายเคเบิลแบบมัลติคอร์แบบดิจิตอล:

สายเคเบิล 2 คอร์: 0, 1; สายเคเบิล 3 คอร์: 1, 2, 3; สายเคเบิล 4 คอร์: 0, 1, 2, 3;

สายเคเบิล 4 คอร์: 0, 1, 2, 3, 4;

หมายเหตุ 2: ตัวเลขควรเป็นสีขาวหรือตามความต้องการของลูกค้า โดยที่ 1, 2, 3 มีไว้สำหรับแกนหลัก 0 มีไว้สำหรับแกนกลาง และในสายเคเบิล 5 คอร์ หมายเลข 4 หมายถึงตัวนำวัตถุประสงค์พิเศษ (รวมถึงตัวนำสายดิน)

7-สีเปลือก

สีดำหรือตามความต้องการของลูกค้า

8- ข้อกำหนดด้านประสิทธิภาพพิเศษ

สารหน่วงไฟเกรด A/B/C ทนไฟ ทนปลวก ทนสัตว์ฟันแทะ ทนรังสียูวี ทนน้ำมัน ฯลฯ

9- ลักษณะการใช้งานสายเคเบิล

9.1 อุณหภูมิที่กำหนดระยะยาวสูงสุดที่อนุญาตให้ตัวนำสายเคเบิลในระหว่างการทำงานปกติคือ 70°C

9.2 ในระหว่างการลัดวงจร (ระยะเวลาไม่เกิน 5 วินาที) อุณหภูมิสูงสุดของตัวนำสายเคเบิลที่อนุญาตคือ 160°C

9.3 อุณหภูมิในการติดตั้งสายเคเบิลไม่ควรต่ำกว่า 0 ℃

9.4 รัศมีการโค้งงอขั้นต่ำสำหรับการติดตั้งสายเคเบิล

9.4.1 สายเคเบิลไม่มีเกราะแบบแกนเดี่ยว:

รัศมีโค้งงอของสายเคเบิลขั้นต่ำระหว่างการติดตั้งไม่ควรน้อยกว่า 20 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

รัศมีโค้งงอของสายเคเบิลขั้นต่ำหลังการติดตั้งไม่ควรน้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

9.4.2 สายเคเบิลหุ้มเกราะแกนเดียว:

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลระหว่างการติดตั้ง : ไม่น้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลหลังการติดตั้ง : ไม่น้อยกว่า 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

9.4.3 สายเคเบิลไม่มีเกราะแบบมัลติคอร์:

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลระหว่างการติดตั้ง : ไม่น้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลหลังการติดตั้ง : ไม่น้อยกว่า 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

9.4.4 สายเคเบิลหุ้มเกราะแบบมัลติคอร์:

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลระหว่างการติดตั้ง : ไม่น้อยกว่า 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลหลังการติดตั้ง : ไม่น้อยกว่า 10 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

สายเคเบิล 9.5 ใช้กันอย่างแพร่หลายในระบบจำหน่ายไฟฟ้า 0.6/1kV และ 1.8/3kV สายเคเบิลนี้เหมาะสำหรับการติดตั้งแบบตายตัวทั้งในอาคารและนอกอาคาร การติดตั้งแบบฝังโดยตรง ท่อ ถาดสายเคเบิล ท่อร้อยสาย และร่องลึกสายเคเบิล สายเคเบิลหุ้มเกราะด้วยเทปโลหะสามารถทนต่อแรงทางกลได้แต่ไม่มีแรงตึงมากนัก สายเคเบิลหุ้มเกราะลวดโลหะสามารถทนต่อแรงทางกลและแรงดึงได้มาก สายเคเบิลที่ไม่มีเกราะไม่สามารถทนทานต่อแรงดึงหรือแรงอัด
