สายเคเบิลอุตสาหกรรมผู้ผลิต

ช่วงสายเคเบิลอุตสาหกรรมที่เราผลิต

กลุ่มผลิตภัณฑ์สายเคเบิลอุตสาหกรรมของเราสร้างขึ้นโดยมีการติดตั้งแบบคงที่และยืดหยุ่นภายในโรงงาน สถานีไฟฟ้าย่อย โรงบำบัดน้ำ เครื่องมือกล และรางไถลในกระบวนการผลิต โครงสร้างแต่ละอย่างถูกกำหนดโดยระดับแรงดันไฟฟ้า วัสดุฉนวน ประเภทฉนวน จำนวนแกน และสารประกอบของเปลือก ดังนั้น ตัวนำขนาดเดียวกันจึงสามารถจ่ายได้หลายเกรด

การประยุกต์ใช้งานพอดีกับระบบอุตสาหกรรม

การเลือกสายเคเบิลอุตสาหกรรมเริ่มต้นด้วยหน้าที่สัญญาณหรือกำลังไฟ จากนั้นจึงย้ายไปยังสภาพแวดล้อม สายเคเบิลที่ส่งกระแสไฟ 4–20mA จากเครื่องส่งสัญญาณความดันมีข้อกำหนดด้านการป้องกันและความจุที่แตกต่างจากสายเคเบิลอินเตอร์ล็อค 61 คอร์ในศูนย์ควบคุมมอเตอร์ เราจับคู่การก่อสร้างเข้ากับลูปแทนที่จะจัดหาประเภททั่วไปหนึ่งประเภทให้กับทุกแผง

• กระบวนการอัตโนมัติ: สายเคเบิลเครื่องมือระหว่างเซนเซอร์ภาคสนาม กล่องรวมสัญญาณ และตู้ DCS/PLC

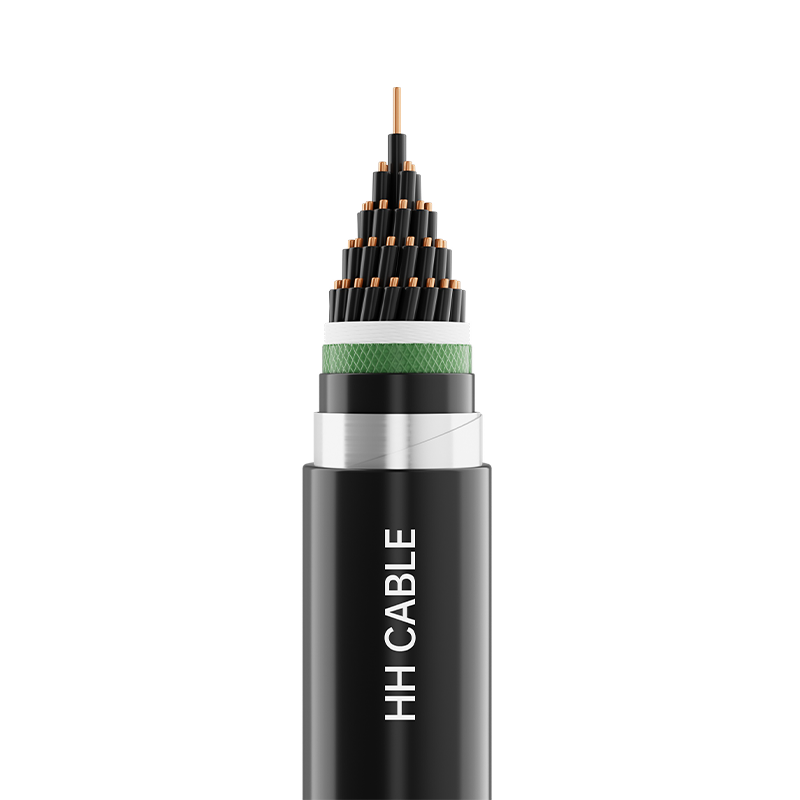

• การควบคุมมอเตอร์: สายเคเบิลควบคุม XLPE หรือ PVC สำหรับคอนแทคเตอร์ รีเลย์ และวงจรบ่งชี้

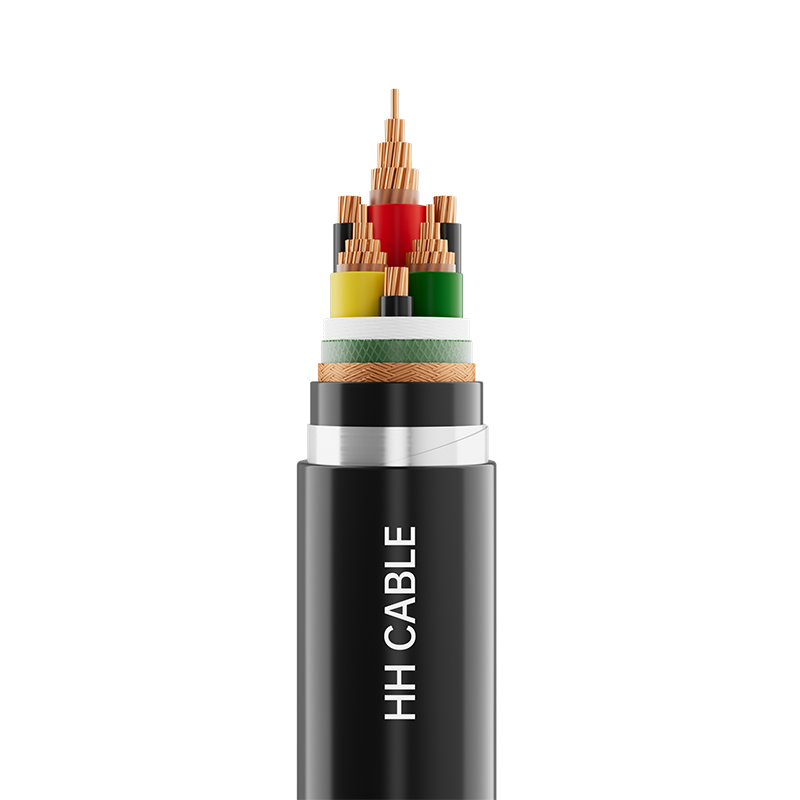

• ไดรฟ์และอินเวอร์เตอร์: สายไฟความถี่แปรผัน 1kV ที่มีความต้านทานการถ่ายโอนต่ำ

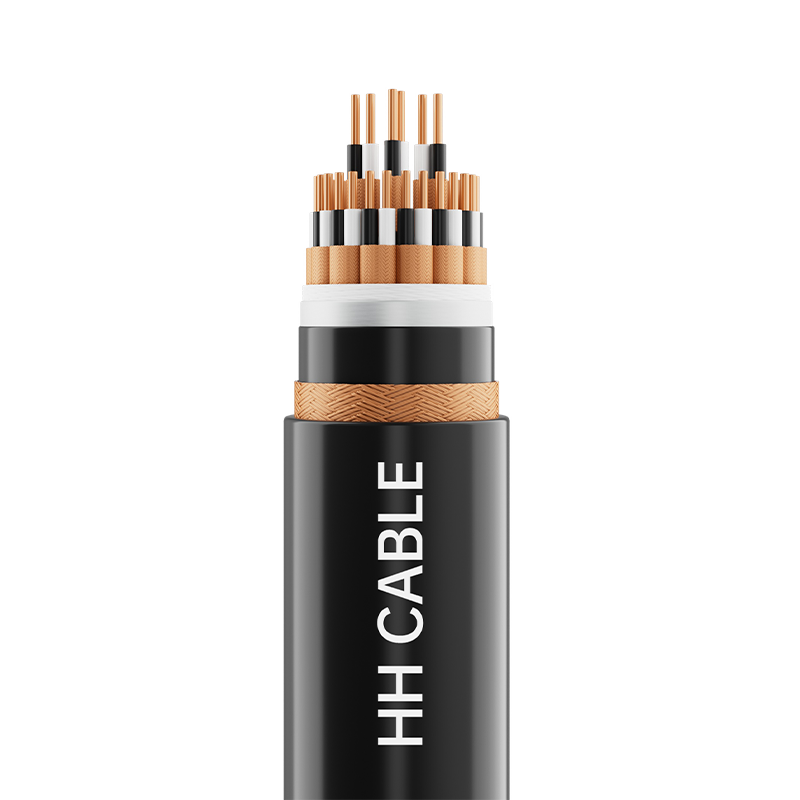

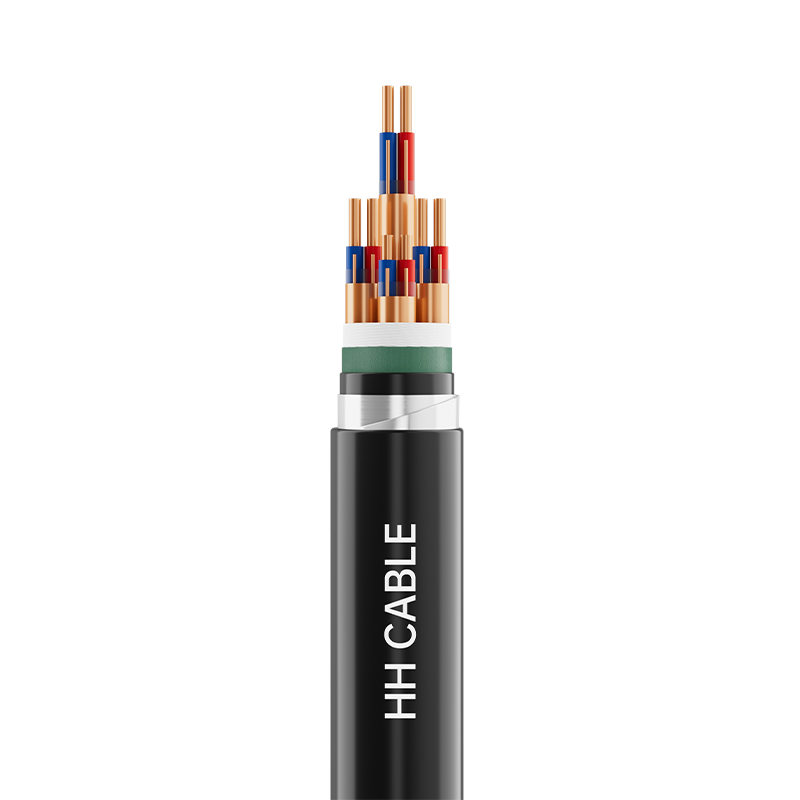

• โซนอุณหภูมิสูง: สายเคเบิลคอมพิวเตอร์และเครื่องมือหุ้มฉนวนซิลิโคนหรือฟลูออโรเรซิ่นที่มีอุณหภูมิตัวนำอยู่ที่ 180°C หรือ 200°C
• เส้นทางกลางแจ้งและเส้นทางฝัง: สายเคเบิลควบคุมหุ้มเกราะหรือป้องกันรังสียูวีสำหรับร่องลึกสายเคเบิลและการฝังโดยตรง

ตัวเลือกการก่อสร้างและข้อมูลจำเพาะที่สำคัญ

สายไฟอุตสาหกรรมทุกเส้นที่เราเสนอราคาถูกกำหนดโดยตารางการก่อสร้าง ตารางด้านล่างสรุปตัวแปรหลักที่เรายืนยันก่อนการผลิต โดยใช้การกำหนดค่ามาตรฐานที่เผยแพร่สำหรับกลุ่มอุปกรณ์ควบคุมและเครื่องมือของเรา

ความสมบูรณ์ของสัญญาณและการออกแบบการป้องกัน

สำหรับเครื่องมือวัดและสายเคเบิลคอมพิวเตอร์ การชีลด์คือความแตกต่างระหว่างการอ่านค่าที่เสถียรและการผันผวน เราสร้างตัวป้องกันฟอยล์สำหรับสัญญาณรบกวนความถี่สูง ตัวป้องกันทองแดงแบบถักที่ต้องการความยืดหยุ่นและความทนทานทางกล และโครงสร้างแบบฟอยล์บวกถักแบบคอมโพสิตสำหรับสภาพแวดล้อม EMC ที่มีความต้องการมากที่สุด มีสายไฟเดรนรวมอยู่ด้วยเพื่อให้สามารถต่อกราวด์โล่ที่ปลายแผงได้

Twisted pair, triads และ star-quad group ช่วยลดปิ๊กอัพแม่เหล็ก ในกรณีที่ตัวนำไฟฟ้าและตัวนำสัญญาณใช้สายเคเบิลร่วมกัน เราจะแยกสายเคเบิลทั้งสองออกเพื่อจำกัดการเหนี่ยวนำซึ่งกันและกัน ตัวเลือกเหล่านี้ดำเนินการในขั้นตอนการเสนอราคา เนื่องจากการเปลี่ยนประเภทชีลด์หลังการผลิตไม่สามารถทำได้

อุณหภูมิ การติดตั้ง และขีดจำกัดด้านสิ่งแวดล้อม

อุณหภูมิของตัวนำไฟฟ้าที่กำหนดขึ้นอยู่กับฉนวน: PVC, PE และโพลีโอเลฟินที่ปราศจากฮาโลเจน 70°C; XLPE 90°C; ยางซิลิโคน 180°C; ฟลูออโรเรซิ่น 200°C. ค่าเผื่อการลัดวงจรสำหรับสายเคเบิลควบคุม XLPE คือ 250°C สูงสุดห้าวินาที อุณหภูมิในการติดตั้งไม่ควรต่ำกว่า 0°C สำหรับสารประกอบมาตรฐาน หรือต่ำกว่า -20°C สำหรับสายเคเบิลเครื่องมือทนอุณหภูมิสูงและต่ำ

• รัศมีการดัด: เส้นผ่านศูนย์กลางภายนอก 6× สำหรับสายถักแบบยืดหยุ่นหรือไม่มีเกราะ 8× สำหรับสายเคเบิลควบคุมแข็งที่ไม่มีเกราะ 12× สำหรับโครงสร้างหุ้มเกราะหรือหุ้มด้วยโลหะ
• เส้นทาง: แยกสายไฟและสายสัญญาณ รักษาระยะห่างของถาด และกราวด์กราวด์ที่ปลายด้านหนึ่ง เว้นแต่การออกแบบระบบจะกำหนดเป็นอย่างอื่น
• สิ่งแวดล้อม: เสื้อแจ็คเก็ตกันรังสียูวีสำหรับการวิ่งกลางแจ้ง เกราะสำหรับการฝังโดยตรง และปลอกกันน้ำมันสำหรับการตกแต่งภายในเครื่องมือกล

การควบคุมคุณภาพและการยอมรับ

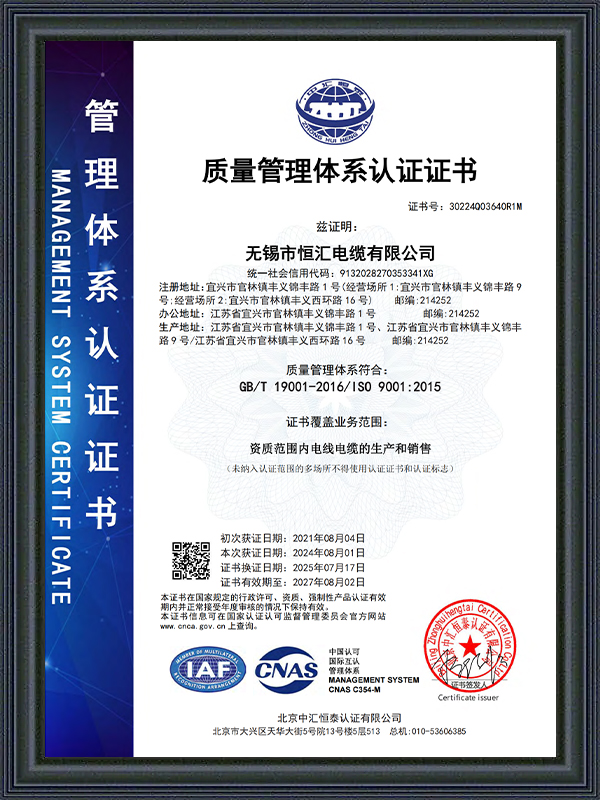

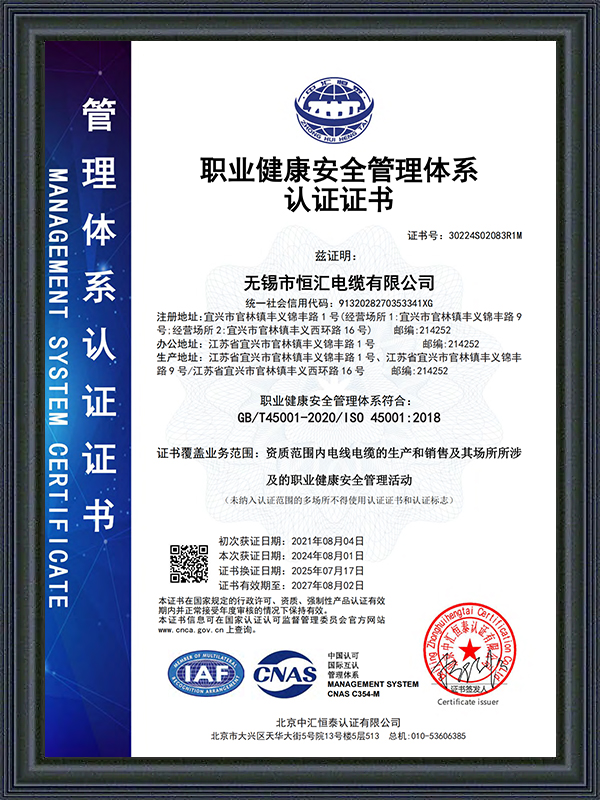

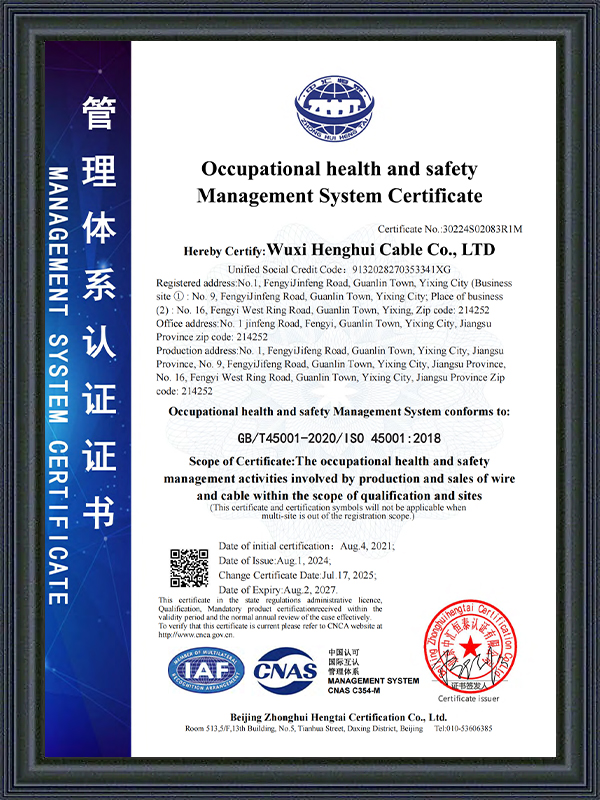

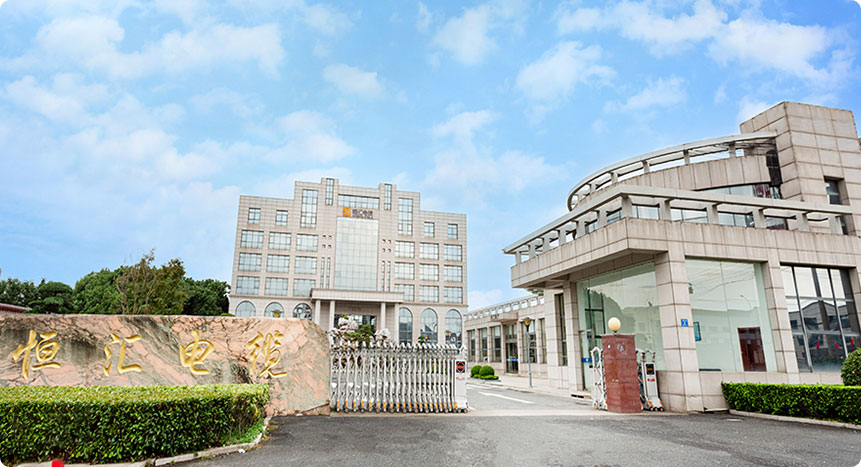

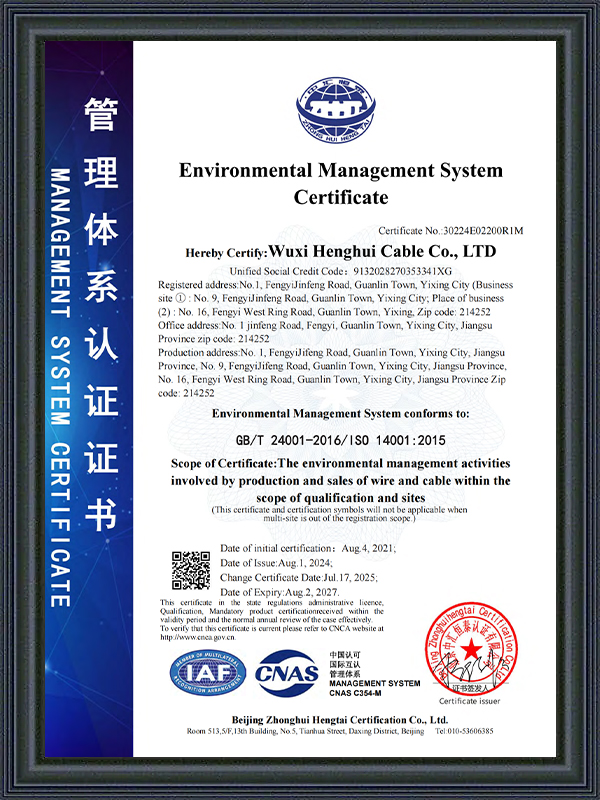

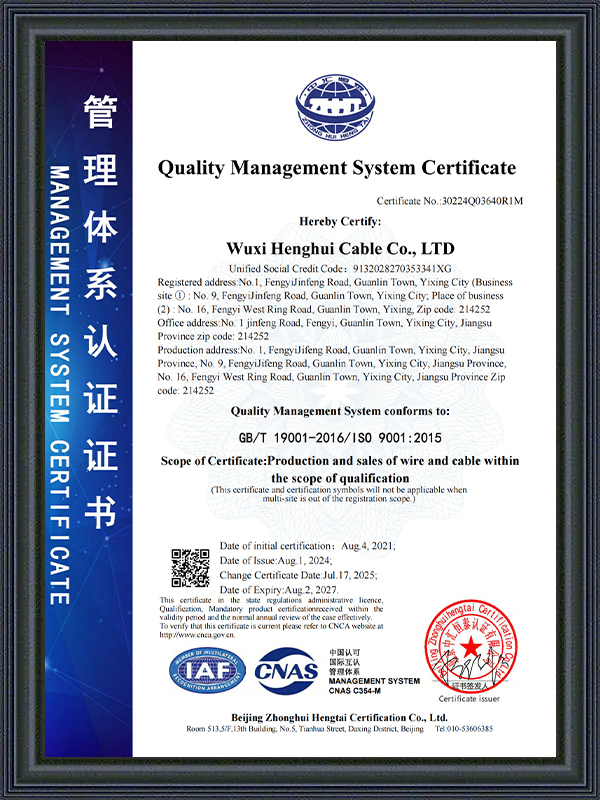

Henghui Cable มีโรงงานผลิต 2 แห่งและโรงงาน 9 แห่งพร้อมระบบ MES ครอบคลุมเส้นทางตั้งแต่วัตถุดิบไปจนถึงม้วนสำเร็จรูป การจัดการคุณภาพ การจัดการสิ่งแวดล้อม และระบบอาชีวอนามัยและความปลอดภัยของเราได้รับการรับรอง และกลุ่มผลิตภัณฑ์สายเคเบิลพลังงานแสงอาทิตย์ PV ของเราได้รับการรับรอง TÜV Rheinland, CE และ EAC สำหรับสายเคเบิลอุตสาหกรรม การทดสอบตามปกติจากโรงงานครอบคลุมถึงความต้านทานของตัวนำ ความต้านทานของฉนวน ความทนทานต่อแรงดันไฟฟ้าสูง และการตรวจสอบขนาด เกรดทนไฟและปลอดฮาโลเจนได้รับการตรวจสอบตามข้อกำหนดด้านประสิทธิภาพที่เกี่ยวข้อง

เอกสารการยอมรับอาจรวมถึงรายงานการทดสอบ ใบรับรองความสอดคล้อง และบันทึกความยาวม้วน ในกรณีที่โครงการระบุการตรวจสอบโดยบุคคลที่สามหรือการทดสอบพยาน เราจะประสานงานกำหนดการตรวจสอบกับตัวแทนของลูกค้าก่อนจัดส่ง

กลุ่มสายเคเบิลที่เกี่ยวข้องสำหรับโครงการที่สมบูรณ์

สายเคเบิลอุตสาหกรรมมักจะวางร่วมกับวงจรอื่นๆ ในโรงงานเดียวกัน เราจัดหาอุปกรณ์ทั้งชุดเพื่อให้ระบบฉนวน สารประกอบของเปลือก และเอกสารประกอบมีความสม่ำเสมอทั่วทั้งโครงการ

• สายส่งและแปลงโครงข่ายไฟฟ้า — สายไฟ XLPE 1.8–3kV, 6–35kV และ 66–110kV สำหรับการเชื่อมต่อสถานีย่อยและอุปกรณ์ป้อน
• รางรถไฟและสายเคเบิลขนส่ง — โครงสร้างไร้ฮาโลเจนและควันต่ำสำหรับอุโมงค์ สถานี และรถขนของ
• สายเคเบิลโครงสร้างพื้นฐานและการก่อสร้าง — สายไฟคงที่ สายไฟหุ้มฉนวน PVC และสายไฟสำหรับอาคารและโรงงาน
• New Energy Cables — สายไฟพลังงานแสงอาทิตย์และสายไฟ DC ที่เกี่ยวข้องสำหรับระบบผลิตและจัดเก็บ

ข้อมูลที่เราใช้กำหนดค่าโซลูชันของคุณ

เพื่อเตรียมข้อเสนอสายเคเบิลอุตสาหกรรมที่ถูกต้อง เราจำเป็นต้องมีจุดทำงานและเงื่อนไขการติดตั้ง รายการตรวจสอบด้านล่างสะท้อนถึงข้อมูลที่วิศวกรของเราตรวจสอบก่อนที่จะออกใบเสนอราคาและแบบร่างการผลิต

• ฟังก์ชั่นวงจร: การควบคุม สัญญาณ เครื่องมือวัด การขับเคลื่อน หรือการกระจายกำลัง
• ระดับแรงดันไฟฟ้า: 300/500V, 450/750V หรือ 1kV
• ขนาดตัวนำและจำนวนแกน: หน้าตัดในหน่วย mm² และจำนวนแกน คู่ หรือสามแกน
• วัสดุฉนวนและเปลือก: PVC, PE, XLPE, ปราศจากฮาโลเจน, ซิลิโคน หรือฟลูออโรพลาสติก
• การป้องกันและเกราะ: ฟอยล์ เปีย คอมโพสิต เทปเหล็ก หรือลวดเหล็ก
• ประสิทธิภาพพิเศษ: เกรดสารหน่วงไฟ ทนไฟ ปราศจากฮาโลเจนควันต่ำ กันปลวก/สัตว์ฟันแทะ ทนต่อรังสี UV หรือน้ำมัน
• สภาพแวดล้อมการติดตั้ง: ในร่ม กลางแจ้ง ฝัง ถาด ท่อร้อยสาย อุณหภูมิแวดล้อม และการสัมผัสสารเคมี
• ปริมาณและการจัดส่ง: เมตรรวม ความยาวม้วน ท่าเรือปลายทาง และกรอบเวลาในการจัดส่งที่ต้องการ
• เอกสารประกอบ: รายงานผลการทดสอบ ใบรับรอง รายการบรรจุภัณฑ์ และข้อกำหนดการตรวจสอบของบุคคลที่สาม

ส่งรายละเอียดเหล่านี้ไปพร้อมกับคำถามของคุณ แล้วเราจะยืนยันรุ่น การก่อสร้าง และระยะเวลารอคอยสินค้า แกน สี ความยาว และสารประกอบของเปลือกที่กำหนดเองสามารถผลิตได้จากแบบหรือตัวอย่าง

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่างสายควบคุมและสายอุปกรณ์?

สายเคเบิลควบคุมส่งสัญญาณสวิตชิ่งและอินเทอร์ล็อคที่ 450/750V และสร้างขึ้นเพื่อความทนทานทางกล โดยมักมีหลายคอร์ สายเคเบิลเครื่องมือส่งสัญญาณอะนาล็อกหรือดิจิตอลระดับต่ำที่ 300/500V และให้ความสำคัญกับความจุไฟฟ้าต่ำ ความต้านทานของฉนวนสูง และการป้องกันที่มีประสิทธิภาพเพื่อปกป้องความแม่นยำในการวัด

คุณสามารถจ่ายสายเคเบิลสำหรับไดรฟ์ความถี่แบบแปรผันได้หรือไม่

ใช่. สายไฟความถี่แปรผัน 1kV ของเราได้รับการออกแบบให้มีโครงสร้างและการหุ้มแบบสมมาตรเพื่อจำกัดสัญญาณรบกวนในโหมดทั่วไปและแรงดันไฟฟ้าที่เพิ่มขึ้นระหว่างอินเวอร์เตอร์และมอเตอร์ เรายืนยันพิกัดไดรฟ์ ความยาวสายเคเบิล และวิธีการกำหนดเส้นทางก่อนที่จะเลือกประเภทชีลด์และตัวนำ

สายเคเบิลอุตสาหกรรมของคุณครอบคลุมช่วงอุณหภูมิใด

สายเคเบิลโพลีโอเลฟินส์ PVC, PE และฮาโลเจนมาตรฐานมีพิกัดอุณหภูมิตัวนำอยู่ที่ 70°C สายเคเบิลควบคุม XLPE ถึง 90°C สำหรับโซนที่มีอุณหภูมิสูง เราจัดหาสายเคเบิลหุ้มฉนวนยางซิลิโคนพิกัดอุณหภูมิ 180°C และสายเคเบิลหุ้มฉนวนฟลูออโรเรซิ่นพิกัดอุณหภูมิ 200°C โดยมีอุณหภูมิการติดตั้งต่ำถึง -20°C

คุณผลิตจำนวนคอร์และสีปลอกแบบกำหนดเองหรือไม่?

เราผลิตสายเคเบิลอุตสาหกรรมทั้งแบบมาตรฐานและแบบกำหนดเอง จำนวนแกนตั้งแต่ 2 ถึง 61 สามารถผลิตหน้าตัดที่ไม่ได้มาตรฐาน ลำดับสีเฉพาะ คำอธิบายที่พิมพ์ออกมา และสารประกอบของปลอกทางเลือกตามแบบหรือตัวอย่างของลูกค้า

ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคาที่ถูกต้อง?

ระบุแบบจำลองหรือโครงสร้าง ระดับแรงดันไฟฟ้า ขนาดตัวนำ จำนวนแกน วัสดุฉนวนและเปลือก ข้อกำหนดด้านการป้องกันหรือเกราะ ความต้องการด้านประสิทธิภาพพิเศษ ปริมาณ ความยาวม้วน และปลายทางการส่งมอบ ด้วยรายละเอียดเหล่านี้ เรายืนยันการก่อสร้างและออกใบเสนอราคา

สายเคเบิลอุตสาหกรรมบรรจุและจัดส่งอย่างไร

สายเคเบิลมีจำหน่ายบนม้วนไม้หรือเหล็กที่มีความยาวและมีเครื่องหมายดรัม ซึ่งได้รับการป้องกันสำหรับการขนส่งทางทะเล โดยทั่วไปเวลาในการจัดส่งสำหรับสายเคเบิลอุตสาหกรรมมาตรฐานจะใช้เวลาประมาณ 7 ถึง 10 วันหลังจากการยืนยัน ขึ้นอยู่กับปริมาณและความพร้อมของวัสดุ
