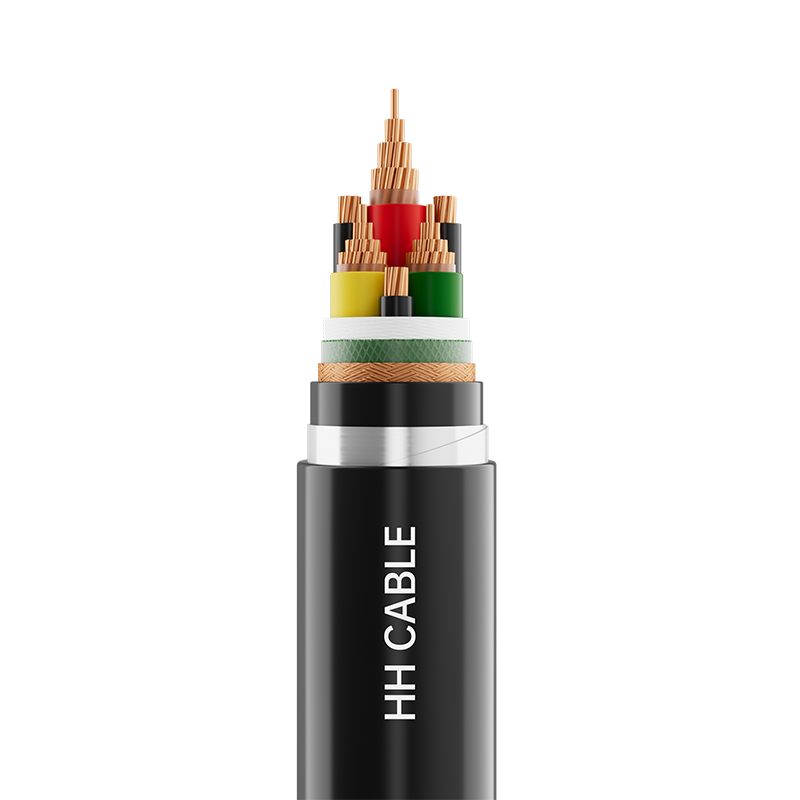

สายไฟความถี่ตัวแปรแรงดันไฟฟ้า 1kV

ชื่อสินค้า: สายไฟความถี่ตัวแปรแรงดันไฟฟ้า 1kV

1-มาตรฐานการดำเนินงาน

Q/320282DJD009-2025

รุ่นสินค้า 2 ชิ้น

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP ฯลฯ

3- ระดับแรงดันไฟฟ้า

0.6/1กิโลโวลต์

ข้อมูลจำเพาะของผลิตภัณฑ์ 4 รายการ

จำนวนคอร์

ข้อมูลจำเพาะ

จำนวนคอร์

ข้อมูลจำเพาะ

แกนสายหลัก

แกนกลาง

แกนสายหลัก

แกนกลาง

3 3

4 มม. 2

1(0.75) มม. 2

3 3

70 มม. 2

10 มม. 2

6 มม. 2

1.5(1) มม. 2

95 มม. 2

16 มม.2

10 มม. 2

2.5(1.5) มม. 2

120 มม.2

25 มม.2

16 มม.2

4(2.5) มม. 2

150 มม.2

35 (25) มม. 2

25 มม.2

6(4)มม.2

185 มม.2

35 มม.2

35 มม.2

6 มม. 2

240 มม.2

50(35) มม. 2

50 มม. 2

10 มม. 2

300 มม. 2

50 มม. 2

จำนวนคอร์

ข้อมูลจำเพาะ

3

1.5 มม. 2 ~300 มม. 2

5- คำอธิบายโครงสร้างสายเคเบิล

โครงสร้างสายเคเบิล

คำอธิบายวัสดุ

คอนดักเตอร์

ตัวนำทองแดงแบบกลมหรือแบบไม่อัด, ตัวนำทองแดง - คลาส 1, คลาส 2, คลาส 5;

ชั้นทนไฟ (ถ้ามี)

ไมกาเทป

ฉนวนกันความร้อน

ฉนวนโพลีไวนิลคลอไรด์ ฉนวนโพลีเอทิลีนแบบเชื่อมขวาง หรือยางซิลิโคน

การกรอก

เชือกเติมตาข่ายโพลีโพรพิลีนไม่ดูดความชื้น

เทปพันสายไฟ

เทปไม่ทอหรือโพรพิลีน

การป้องกันโลหะ

การถักลวดทองแดงหรือลวดทองแดงที่พันหลวมๆ หรือ (เทปทองแดงหรือเทปพลาสติกทองแดงหรือเทปพลาสติกอลูมิเนียม)

ฝักชั้นใน (ถ้ามี)

เทปนูนโพลีโพรพีลีนหรือวัสดุเปลือก (ยางซิลิโคนหรือโพลีไวนิลคลอไรด์หรือโพลีเอทิลีนหรือสารหน่วงไฟควันต่ำที่ปราศจากฮาโลเจน)

ปลอกแยก (ถ้ามี)

โพลีไวนิลคลอไรด์หรือโพลีเอทิลีนหรือวัสดุหน่วงไฟไร้ควันต่ำที่ปราศจากฮาโลเจนหรือยางซิลิโคน

เกราะ (ถ้ามี)

แถบเหล็กชุบสังกะสีหรือลวดเหล็กชุบสังกะสีหรือลวดเหล็กชุบสังกะสีแบบถัก

เปลือกนอก

โพลีไวนิลคลอไรด์หรือโพลีเอทิลีนหรือวัสดุหน่วงไฟไร้ควันต่ำที่ปราศจากฮาโลเจนหรือยางซิลิโคน

การระบุแกน 6 สาย

6.1 สีฉนวนหรือการระบุแถบสี:

สายเคเบิล 3 แกน: สีเหลือง สีเขียว สีแดง หรือตามความต้องการของลูกค้า

สายเคเบิล 3 3 แกน: 3 แกนหลัก: สีเหลือง สีเขียว สีแดงหรือตามความต้องการของลูกค้า แกนกลาง 3 แกน: สีเหลืองสีเขียวหรือสีดำหรือตามความต้องการของลูกค้า

หมายเหตุ: ฉนวนโพลีเอทิลีนเชื่อมขวางสามารถจำแนกได้ด้วยแถบสีหรือสีฉนวน

6.2 การระบุฉนวนสายเคเบิลแบบมัลติคอร์แบบดิจิตอล:

สายเคเบิล 3 แกน: 1, 2, 3 หรือตามความต้องการของลูกค้า

สายเคเบิล 3 3 แกน: 3 แกนหลัก: 1, 2, 3 หรือตามความต้องการของลูกค้า 3 แกนกลาง: 0 หรือตามความต้องการของลูกค้า

7-สีเปลือก

สีดำหรือตามความต้องการของลูกค้า

8- ข้อกำหนดด้านประสิทธิภาพพิเศษ

สารหน่วงไฟเกรด A/B/C ทนไฟ ทนปลวก ทนสัตว์ฟันแทะ ทนรังสียูวี ทนน้ำมัน ทนการสึกหรอ ทนอุณหภูมิสูง ฯลฯ

9- ลักษณะการใช้งานสายเคเบิล

9.1 อุณหภูมิที่กำหนดระยะยาวสูงสุดที่ยอมให้ตัวนำสายเคเบิลในระหว่างการทำงานปกติ:

ฉนวนพีวีซี: 70 ℃ ; ฉนวน XLPE: 90 ℃; ฉนวนยางซิลิโคน: 180 ℃

9.2 อุณหภูมิสูงสุดที่อนุญาตของตัวนำสายเคเบิลในระหว่างการลัดวงจร (ระยะเวลาไม่เกิน 5 วินาที) คือ: ฉนวนโพลีไวนิลคลอไรด์: 160°C; ฉนวนโพลีเอทิลีนแบบเชื่อมขวาง: 250°C; ฉนวนยางซิลิโคน: 350°C

9.3 อุณหภูมิในการติดตั้งสายเคเบิลไม่ควรต่ำกว่า 0 ℃

9.4 รัศมีการโค้งงอขั้นต่ำสำหรับการติดตั้งสายเคเบิล:

9.4.1 สายเคเบิลไม่มีเกราะแบบแกนเดี่ยว:

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลระหว่างการติดตั้ง : ไม่น้อยกว่า 20 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลหลังการติดตั้ง : ไม่น้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

9.4.2 สายเคเบิลหุ้มเกราะแกนเดียว:

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลระหว่างการติดตั้ง : ไม่น้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลหลังการติดตั้ง : ไม่น้อยกว่า 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

9.4.3 สายเคเบิลไม่มีเกราะแบบมัลติคอร์:

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลระหว่างการติดตั้ง : ไม่น้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลหลังการติดตั้ง : ไม่น้อยกว่า 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

9.4.4 สายเคเบิลหุ้มเกราะแบบมัลติคอร์:

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลระหว่างการติดตั้ง : ไม่น้อยกว่า 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลหลังการติดตั้ง : ไม่น้อยกว่า 10 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

สายเคเบิล 9.5 ถูกนำมาใช้กันอย่างแพร่หลายในระบบไฟฟ้าที่เข้ากันได้กับมอเตอร์ความถี่ตัวแปร 0.6/1kV และต่ำกว่า ทำให้มีการส่งและควบคุมพลังงานที่มีประสิทธิภาพและมีเสถียรภาพ คุณสมบัติการป้องกันที่ดีเยี่ยม ป้องกันการรบกวน และความสามารถในการปรับตัวให้เข้ากับความถี่สูง ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและเสถียรของมอเตอร์ความถี่ตัวแปรในสภาพแวดล้อมแม่เหล็กไฟฟ้าที่ซับซ้อน
