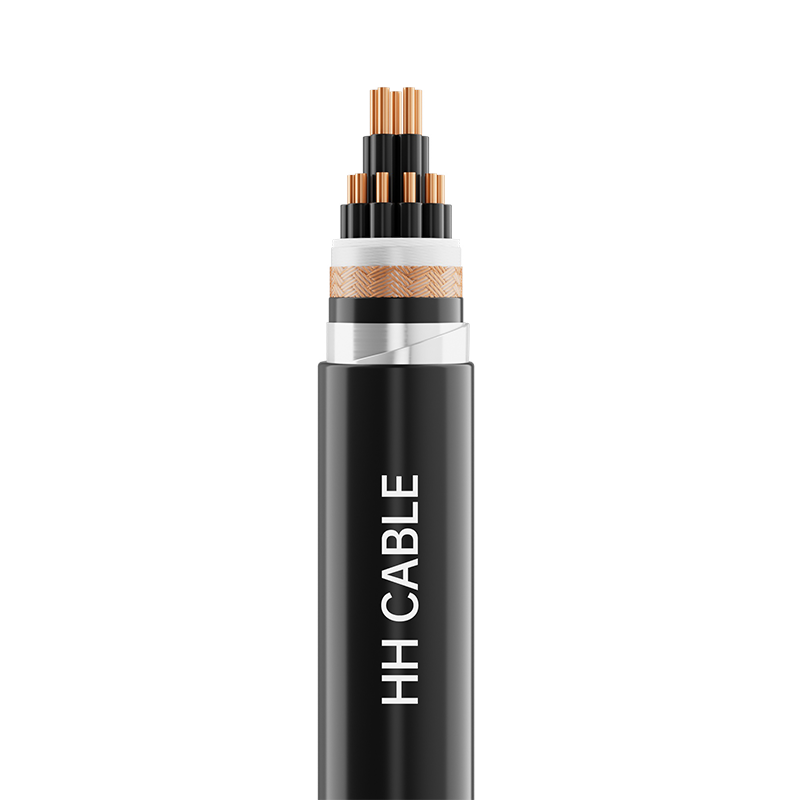

สายเคเบิลควบคุมแบบหุ้มฉนวนโพลีเอทิลีนแบบครอสลิงค์ขนาด 450-750V

ชื่อสินค้า: สายเคเบิลควบคุมหุ้มฉนวนโพลีเอทิลีนแบบ cross-linked 450-750V

1-มาตรฐานการดำเนินงาน

GB/T9330-2020

รุ่นสินค้า 2 ชิ้น

KYJV, KYJVP, KYJVP2, KYJVP3, KYJVP4, KYJV22, KYJV32, KYJVP2-22, KYJVR ฯลฯ

3- ระดับแรงดันไฟฟ้า

450/750V

ข้อมูลจำเพาะของผลิตภัณฑ์ 4 รายการ

ตาราง

รุ่น

ส่วนตัดขวางของตัวนำ mm2

0.5

0.75

1.0

1.5

2.5

4

6

10

จำนวนคอร์

KYJV , KYJVP และซีรี่ส์อื่น ๆ

—

2~61

2~19

2-10

KYJV P2, KYJVP3, KYJVP4 และซีรี่ส์อื่น ๆ

—

4~61

4~19

4-10

KYJV22 , KYJVP2-22, KYJYP2-23 และซีรี่ส์อื่น ๆ

—

7~61

4~61

4~19

4-10

KYJV32 , KYJY33 และซีรี่ส์อื่น ๆ

—

19~61

7~61

4~19

4-10

KYJVR, KYJYR และซีรี่ส์อื่น ๆ

2~61

—

—

—

KYJVRP, KYJYRP และซีรี่ส์อื่น ๆ

2~61

2~48

—

—

—

หมายเหตุ: 1. ช่วงข้อมูลจำเพาะของสายเคเบิลทนไฟ สายเคเบิลทนไฟควันต่ำไร้ฮาโลเจน สายเคเบิลทนไฟ และสายเคเบิลแบบรวมจะเหมือนกับของรุ่นที่สอดคล้องกันที่กล่าวถึงข้างต้น

2. ชุดหมายเลขคอร์ที่แนะนำคือ: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 และ 61 คอร์

5- คำอธิบายโครงสร้างสายเคเบิล

โครงสร้างสายเคเบิล

คำอธิบายวัสดุ

คอนดักเตอร์

ตัวนำทองแดงแข็งคลาส 1 หรือตัวนำทองแดงตีเกลียวกลมคลาส 2 หรือตัวนำทองแดงอ่อนคลาส 5

ชั้นทนไฟ (ถ้ามี)

ไมกาเทป

ฉนวนกันความร้อน

วัสดุฉนวนโพลีเอทิลีนเชื่อมขวาง

การกรอก

เชือกฟิลเลอร์โพลีโพรพีลีนแบบไม่ดูดความชื้น

เทปพันสายไฟ

ผ้าไม่ทอหรือเทปโพลีเอสเตอร์

การป้องกันโลหะ

การถักเปียลวดทองแดงหรือ (เทปทองแดงหรือเทปพลาสติกทองแดงหรือเทปพลาสติกอลูมิเนียม)

ซับใน (ถ้ามี)

เทปนูนโพลีโพรพีลีนหรือวัสดุเปลือก (โพลีไวนิลคลอไรด์หรือโพลีเอทิลีนหรือสารหน่วงไฟควันต่ำที่ปราศจากฮาโลเจน)

ปลอกแยก (ถ้ามี)

วัสดุเปลือกหน่วงไฟควันต่ำแบบพีวีซีหรือโพลีเอทิลีนหรือปราศจากฮาโลเจน

เกราะ (ถ้ามี)

แถบเหล็กชุบสังกะสีหรือลวดเหล็กชุบสังกะสี

เปลือกนอก

วัสดุเปลือกหน่วงไฟควันต่ำแบบพีวีซีหรือโพลีเอทิลีนหรือปราศจากฮาโลเจน

การระบุแกน 6 สาย

6.1 การระบุสีของฉนวน:

6.1.1 เมื่อใช้ฉนวนสีเพื่อระบุแกนลวดหุ้มฉนวน แกนลวดหุ้มฉนวนแต่ละแกนจะใช้ได้สีเดียวเท่านั้น ยกเว้นสีเขียว/เหลืองผสมกัน

6.1.2 สีแกนฉนวนของสายเคเบิลแบบมัลติคอร์ใดๆ จะต้องไม่เป็นสีเขียวและสีเหลือง ซึ่งไม่ใช่สีผสมกัน

6.1.2 แกนลวดฉนวนสีเขียว/เหลือง สีหนึ่งต้องครอบคลุมพื้นที่อย่างน้อยร้อยละ 30 และไม่เกินร้อยละ 70 ของพื้นผิวของแกนลวดฉนวน และอีกสีหนึ่งต้องครอบคลุมส่วนที่เหลือและสม่ำเสมอตลอด

6.1.4 สเปกตรัมสีที่ต้องการสำหรับสีฉนวนของสายเคเบิลที่มีห้าคอร์หรือน้อยกว่ามีดังนี้:

2 คอร์: ไม่มีสเปกตรัมสีที่ต้องการ 3 แกน: เขียว/เหลือง น้ำเงิน น้ำตาลหรือน้ำเงิน ดำ น้ำตาล

4 แกน: เขียว/เหลือง น้ำเงิน ดำ น้ำตาลหรือน้ำเงิน ดำ น้ำตาล เทาหรือส้ม

5 แกน: เขียว/เหลือง น้ำเงิน ดำ น้ำตาล เทาหรือส้ม หรือน้ำเงิน ดำ น้ำตาล เทา ส้ม หรือสีอื่น ๆ

6.1.5 เมื่อมีข้อกำหนดพิเศษสำหรับโครมาโทกราฟี ฝ่ายอุปสงค์และอุปทานสามารถเจรจาและกำหนดตามความต้องการของลูกค้า

6.2 การระบุฉนวนดิจิตอล:

6.2.1 สายเคเบิลที่มีแกนตั้งแต่เจ็ดแกนขึ้นไปจะต้องระบุด้วยตัวเลข ฉนวนต้องมีสีเดียวกันและเรียงตามตัวเลขจากชั้นในถึงชั้นนอกตามลำดับตามธรรมชาติโดยเริ่มจากแกนฉนวนเบอร์ 1 (แนะนำให้ใช้ฉนวนสีดำตัวอักษรสีขาว) ยกเว้นแกนฉนวนสีเขียว/เหลือง (ถ้ามี)

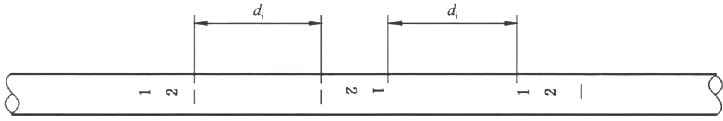

6.2.2 เมื่อเครื่องหมายประกอบด้วยตัวเลขตัวเดียว ควรเพิ่มเส้นแนวนอนไว้ใต้ตัวเลข เมื่อเครื่องหมายประกอบด้วยตัวเลขสองตัว ควรจัดเรียงในแนวตั้งและเพิ่มเส้นแนวนอนไว้ใต้ตัวเลขหลัง ช่วงเวลา di ระหว่างกลุ่มตัวเลขสองกลุ่มที่อยู่ติดกันไม่ควรเกิน 50 มม. การจัดเรียงป้ายระบุตัวตนดิจิทัลแสดงในรูปด้านล่าง:

7-สีเปลือก

สีดำหรือตามความต้องการของลูกค้า

8- ข้อกำหนดด้านประสิทธิภาพพิเศษ

เกรด A/B/C สารหน่วงไฟ ควันต่ำ และปราศจากฮาโลเจน กันปลวก กันหนู กันรังสียูวี ทนอุณหภูมิต่ำ ทนน้ำมันแร่ ฯลฯ

9- ลักษณะการใช้งานสายเคเบิล

9.1 อุณหภูมิที่กำหนดระยะยาวสูงสุดที่อนุญาตให้ตัวนำสายเคเบิลในระหว่างการทำงานปกติคือ 90°C

9.2 อุณหภูมิสูงสุดที่อนุญาตของตัวนำสายเคเบิลในระหว่างการลัดวงจร (ระยะเวลาไม่เกิน 5 วินาที) คือ 250 ℃

9.3 อุณหภูมิในการติดตั้งสายเคเบิลไม่ควรต่ำกว่า 0 ℃

9.4 รัศมีการโค้งงอขั้นต่ำสำหรับการติดตั้งสายเคเบิล:

9.4.1 สายเคเบิลโครงสร้างอ่อน:

รัศมีการโค้งงอต้องไม่น้อยกว่า 6 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

9.4.2 สายเคเบิลไม่มีเกราะ:

รัศมีการดัดงอต้องไม่น้อยกว่า 8 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

9.4.3 สายเคเบิลหุ้มเกราะและหุ้มด้วยโลหะ:

รัศมีการโค้งงอต้องไม่น้อยกว่า 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

9.5 สายเคเบิลนี้ใช้กันอย่างแพร่หลายในการควบคุม การส่งสัญญาณ การตรวจสอบ และวงจรป้องกันระบบที่มีแรงดันไฟฟ้า 450/750V และต่ำกว่า เพื่อให้มั่นใจถึงการทำงานของระบบไฟฟ้าที่ปลอดภัย เสถียร และมีประสิทธิภาพ สามารถติดตั้งและใช้งานแบบถาวรในอาคาร กลางแจ้ง หรือฝังไว้ในท่อเคเบิลและร่องลึกสายเคเบิล
