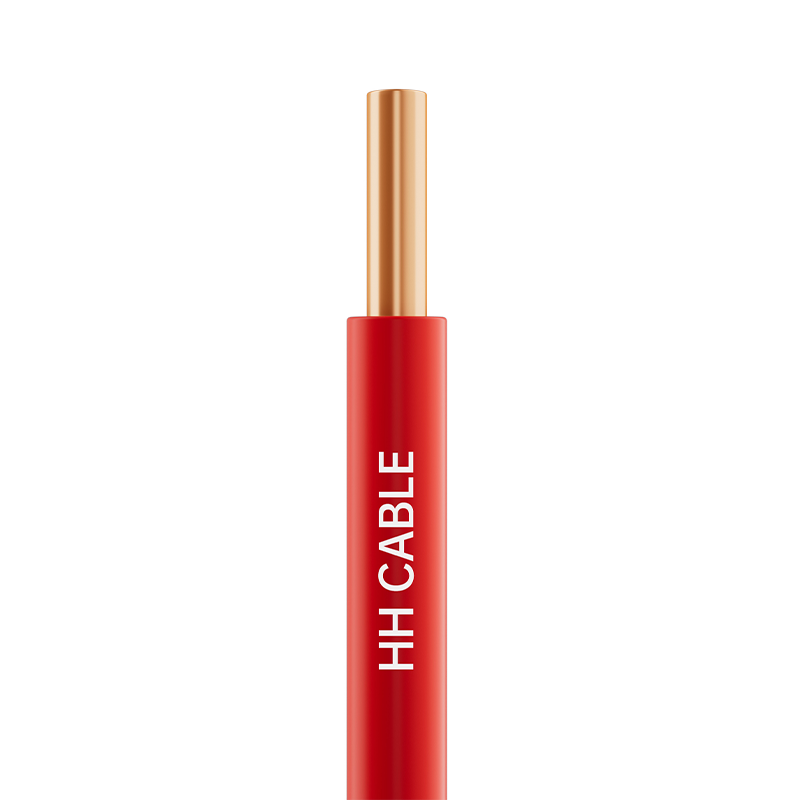

สายเคเบิล สายไฟ และสายไฟหุ้มฉนวน PVC 450-750V และต่ำกว่า

ชื่อสินค้า: สายเคเบิล สายไฟ และสายไฟหุ้มฉนวน PVC 450-750V และต่ำกว่า

1-มาตรฐานการดำเนินงาน

กิกะไบต์/T5023-2008, เจบี/T8734-2016

รุ่นสินค้า 2 ชิ้น

บีวี, บีแอลวี, บีวีวี, บีแอลวีวี, บีวีวีบี, บีแอลวีวีบี, บีวีอาร์, RV, RVV, อาร์วีเอส ฯลฯ

3- ระดับแรงดันไฟฟ้า

450/750V, 300/500V, 300/300V

หมวดข้อกำหนด 4 รายการ

ระดับแรงดันไฟฟ้า

รุ่น

ข้อมูลจำเพาะ

450/750V

60227 IEC 01(BV)

1.5 มม. 2 ~400 มม. 2

BLV

2.5 มม. 2 ~400 มม. 2

60227 IEC 0 2 (RV)

1.5 มม.2~240 มม.2

BVR

2.5 มม.2~185 มม.2

300/500V

60227 IEC 05(BV)

0.5 มม.2~1.0 มม.2

BV

0.75 มม.2~1.0 มม.2

60227 IEC 06 (อาร์วี)

0.5 มม.2~1.0 มม.2

300/500V

BVV

0.75 มม.2~185 มม.2

BLVV

2.5 มม.2~185 มม.2

ระดับแรงดันไฟฟ้า

รุ่น

จำนวนคอร์

ข้อมูลจำเพาะ

300/500V

BVVB

2-3

0.75 มม. 2 ~10 มม. 2

BLVVB

2-3

2.5 มม. 2 ~10 มม. 2

300/500V

60227 IEC 53 (RVV)

2-5

0.75 มม. 2 ~2.5 มม. 2

300/500V

อาร์วี วี

2

1.5 มม. 2 ~6 มม. 2

3-5

4 มม. 2 ~6 มม. 2

6~37

0.5 มม. 2 ~2.5 มม. 2

300/300V

60227 IEC 52 (RVV)

2-3

0.5 มม. 2 ~0.75 มม. 2

300/300V

RVS

2

0.5 มม. 2 ~4 มม. 2

5- คำอธิบายโครงสร้างสายเคเบิล

โครงสร้างสายเคเบิล

คำอธิบายวัสดุ

คอนดักเตอร์

ตัวนำแบบกลมอัดแน่นหรือไม่อัดแน่น (ทองแดงหรืออลูมิเนียมหรืออลูมิเนียมอัลลอยด์) ตัวนำทองแดง - คลาส 1, คลาส 2, คลาส 5; ตัวนำอลูมิเนียม - คลาส 1, คลาส 2

ชั้นทนไฟ (ถ้ามี)

ไมกาเทป

ฉนวนกันความร้อน

วัสดุฉนวนพีวีซี

การกรอก (ถ้ามี)

เชือกฟิลเลอร์โพลีโพรพีลีนแบบไม่ดูดความชื้น

เทปพันสายไฟ (ถ้ามี)

ผ้าไม่ทอหรือเทปโพลีเอสเตอร์

เปลือกนอก (ถ้ามี)

สารประกอบเปลือกพีวีซี

การระบุแกน 6 สาย

6.1 การระบุสีของฉนวน:

6.1.1 เมื่อใช้ฉนวนสีเพื่อระบุแกนลวดหุ้มฉนวน แกนลวดหุ้มฉนวนแต่ละแกนจะใช้ได้สีเดียวเท่านั้น ยกเว้นสีเขียว/เหลืองผสมกัน

6.1.2 สีแกนฉนวนของสายเคเบิลแบบมัลติคอร์ใดๆ จะต้องไม่เป็นสีเขียวและสีเหลือง ซึ่งไม่ใช่สีผสมกัน

6.1.2 แกนลวดฉนวนสีเขียว/เหลือง สีหนึ่งต้องครอบคลุมพื้นที่อย่างน้อยร้อยละ 30 และไม่เกินร้อยละ 70 ของพื้นผิวของแกนลวดฉนวน และอีกสีหนึ่งต้องครอบคลุมส่วนที่เหลือและสม่ำเสมอตลอด

6.1.4 สเปกตรัมสีที่ต้องการสำหรับสีฉนวนของสายเคเบิลที่มีห้าคอร์หรือน้อยกว่ามีดังนี้:

1 คอร์และ 2 คอร์: ไม่ต้องการสเปกตรัมสี

3 แกน: เขียว/เหลือง น้ำเงิน น้ำตาลหรือน้ำตาล ดำ เทา

4 แกน: เขียว/เหลือง, น้ำตาล, ดำ, เทาหรือน้ำเงิน, น้ำตาล, ดำ, เทา;

5 แกน: เขียว/เหลือง น้ำเงิน น้ำตาล ดำ เทาหรือน้ำเงิน น้ำตาล ดำ เทา ดำ

6.1.5 เมื่อมีข้อกำหนดพิเศษสำหรับโครมาโทกราฟี ฝ่ายอุปสงค์และอุปทานสามารถเจรจาและกำหนดตามความต้องการของลูกค้า

6.2 การระบุฉนวนดิจิตอล:

6.2.1 สายเคเบิลที่มีแกนตั้งแต่ 6 แกนขึ้นไปจะต้องระบุด้วยตัวเลข ฉนวนต้องมีสีเดียวกันและเรียงตามตัวเลขตามลำดับธรรมชาติจากชั้นในถึงชั้นนอกโดยเริ่มจากแกนฉนวนเบอร์ 1 (แนะนำให้ใช้ฉนวนสีดำตัวอักษรสีขาว) ยกเว้นแกนฉนวนสีเขียว/เหลือง (ถ้ามี)

6.2.2 เมื่อเครื่องหมายประกอบด้วยตัวเลขตัวเดียว ควรเพิ่มเส้นแนวนอนไว้ใต้ตัวเลข เมื่อเครื่องหมายประกอบด้วยตัวเลขสองตัว ควรจัดเรียงในแนวตั้งและเพิ่มเส้นแนวนอนไว้ใต้ตัวเลขหลัง ช่วงเวลา di ระหว่างกลุ่มตัวเลขสองกลุ่มที่อยู่ติดกันไม่ควรเกิน 50 มม. การจัดเรียงป้ายระบุตัวตนดิจิทัลแสดงในรูปด้านล่าง:

7-สีเปลือก

สีขาว สีดำ หรือตามความต้องการของลูกค้า

8- ข้อกำหนดด้านประสิทธิภาพพิเศษ

สารหน่วงไฟเกรด A/B/C ทนไฟ ทนปลวก ทนสัตว์ฟันแทะ ทน UV ทนอุณหภูมิต่ำ ทนน้ำมันแร่ ฯลฯ

9- ลักษณะการใช้งานสายเคเบิล

9.1 อุณหภูมิที่กำหนดระยะยาวสูงสุดที่อนุญาตให้ตัวนำสายเคเบิลในระหว่างการทำงานปกติคือ 70°C

9.2 อุณหภูมิสูงสุดที่อนุญาตของตัวนำสายเคเบิลในระหว่างการลัดวงจร (ระยะเวลาไม่เกิน 5 วินาที) คือ 160 ℃

9.3 อุณหภูมิในการติดตั้งสายเคเบิลไม่ควรต่ำกว่า 0 ℃

9.4 รัศมีการโค้งงอขั้นต่ำสำหรับการติดตั้งสายเคเบิล:

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลที่มีเส้นผ่านศูนย์กลางภายนอกน้อยกว่า 25 มม. : ไม่น้อยกว่า 4 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

รัศมีการโค้งงอต่ำสุดของสายเคเบิลที่มีเส้นผ่านศูนย์กลางภายนอกมากกว่าหรือเท่ากับ 25 มม. : ไม่น้อยกว่า 6 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

9.5 สายไฟและสายเคเบิลหุ้มฉนวน PVC ซีรีส์นี้มีพิกัดแรงดันไฟฟ้าสูงสุด 450/750V และมีการใช้กันอย่างแพร่หลายในสภาพแวดล้อมที่อยู่อาศัย เชิงพาณิชย์ และอุตสาหกรรมสำหรับแสงสว่างไฟฟ้าและสายไฟภายใน เครื่องใช้ในครัวเรือน อุปกรณ์ไฟฟ้า เครื่องมือวัด อุปกรณ์ควบคุม อุปกรณ์อิเล็กทรอนิกส์ และอุปกรณ์อัตโนมัติ วิธีการติดตั้งประกอบด้วยการเดินสายไฟแบบคงที่ ในร่มหรือกลางแจ้ง หรือฝังอยู่ในท่อร้อยสายหรือระบบปิดที่คล้ายกัน
