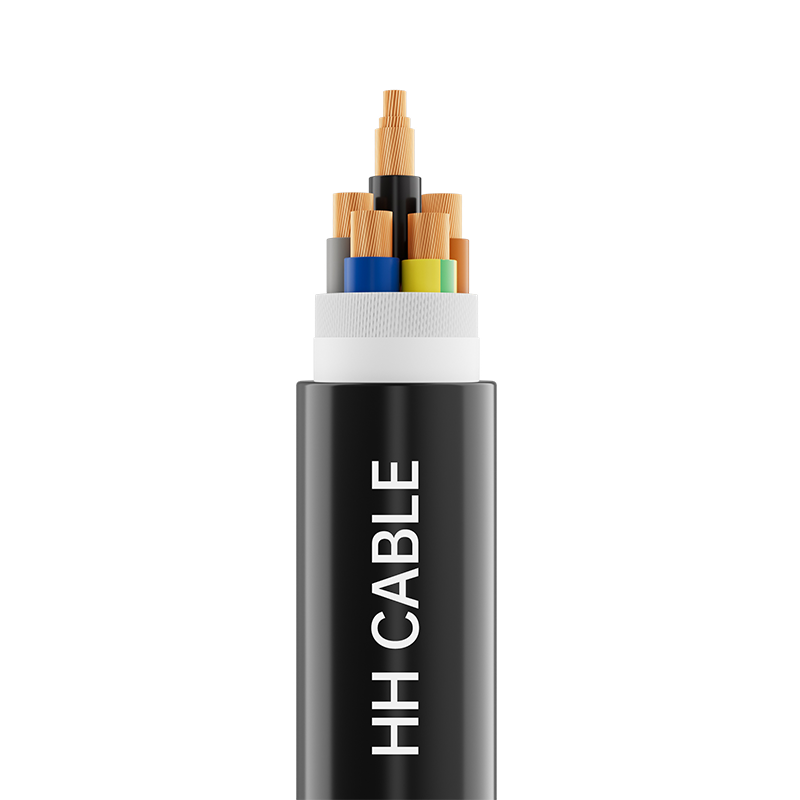

สายไฟและสายเคเบิลที่เป็นมิตรต่อสิ่งแวดล้อมสำหรับการเดินสายไฟคงที่ตั้งแต่ 450-750V และต่ำกว่า

ชื่อสินค้า: สายไฟและสายเคเบิลที่เป็นมิตรต่อสิ่งแวดล้อมสำหรับการเดินสายไฟคงที่ 450-750V และต่ำกว่า

1-มาตรฐานการดำเนินงาน

Q/320282DJD006-2021

รุ่นสินค้า 2 ชิ้น

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS ฯลฯ

3- ระดับแรงดันไฟฟ้า

450/750V, 300/500V, 300/300V

หมวดข้อกำหนด 4 รายการ

ระดับแรงดันไฟฟ้า

โมเดล

ข้อมูลจำเพาะ

450/750V

WDZ-BYJ, WDZ-BY ฯลฯ

1.5 มม. 2 ~400 มม. 2

WDZ-BYJR, WDZ-BYR ฯลฯ

1.5 มม. 2 ~240 มม. 2

WDZ-RYJ, WDZ-RY ฯลฯ

1.5 มม. 2 ~240 มม. 2

300/500V

WDZ-BYJ, WDZ-BY ฯลฯ

0.5 มม. 2 ~1.0 มม. 2

WDZ-RY, WDZ-RY ฯลฯ

0.5 มม. 2 ~1.0 มม. 2

300/500V

WDZ-BYJYJ, WDZ-BYJY ฯลฯ

0.75 มม.2~10 มม.2

ระดับแรงดันไฟฟ้า

โมเดล

จำนวนคอร์

ข้อมูลจำเพาะ

300/500V

WDZ-RYJYJB, WDZ-RYYB ฯลฯ

2

0.75 มม. 2 ~1.0 มม. 2

300/500V

WDZ-RYJYJ, WDZ-RYJY ฯลฯ

2-5

0.75 มม. 2 ~2.5 มม. 2

300/300V

WDZ-RYJSP, WDZ-RYSP ฯลฯ

2

0.5 มม. 2 ~6 มม. 2

300/300V

WDZ-RYJS, WDZ-RYS ฯลฯ

2

0.5 มม. 2 ~6 มม. 2

5- คำอธิบายโครงสร้างสายเคเบิล

โครงสร้างสายเคเบิล

คำอธิบายวัสดุ

คอนดักเตอร์

ตัวนำทองแดงแข็งคลาส 1 หรือตัวนำทองแดงตีเกลียวกลมคลาส 2 หรือตัวนำทองแดงอ่อนคลาส 5

ชั้นทนไฟ (ถ้ามี)

ไมกาเทป

ฉนวนกันความร้อน

โพลีเอทิลีนหรือโพลีโอเลฟินแบบเชื่อมขวางหรือวัสดุฉนวนโพลีโอเลฟินแบบเชื่อมขวาง

การกรอก (ถ้ามี)

เชือกเติมตาข่ายโพลีโพรพิลีนไม่ดูดความชื้น

เทปพันสายไฟ (ถ้ามี)

เทปฮาโลเจนไร้ควันต่ำหรือเทปไฟเบอร์กลาสหรือเทปโพลีเอสเตอร์

โล่โลหะ (ถ้ามี)

ลวดทองแดงถักเปีย

เปลือกนอก (ถ้ามี)

โพลีโอเลฟินส์หรือวัสดุเปลือกโพลีโอเลฟินแบบครอสลิงค์

การระบุแกน 6 สาย

6.1 การระบุสีของฉนวน:

6.1.1 เมื่อใช้ฉนวนสีเพื่อระบุแกนลวดหุ้มฉนวน แกนลวดหุ้มฉนวนแต่ละแกนจะใช้ได้สีเดียวเท่านั้น ยกเว้นสีเขียว/เหลืองผสมกัน

6.1.2 สีแกนฉนวนของสายเคเบิลแบบมัลติคอร์ใดๆ จะต้องไม่เป็นสีเขียวและสีเหลือง ซึ่งไม่ใช่สีผสมกัน

6.1.2 แกนลวดฉนวนสีเขียว/เหลือง สีหนึ่งต้องครอบคลุมพื้นที่อย่างน้อยร้อยละ 30 และไม่เกินร้อยละ 70 ของพื้นผิวของแกนลวดฉนวน และอีกสีหนึ่งต้องครอบคลุมส่วนที่เหลือและสม่ำเสมอตลอด

6.1.4 สเปกตรัมสีที่ต้องการสำหรับสีฉนวนของสายเคเบิลที่มีห้าคอร์หรือน้อยกว่ามีดังนี้:

1 คอร์และ 2 คอร์: ไม่ต้องการสเปกตรัมสี

3 แกน: เขียว/เหลือง น้ำเงิน น้ำตาลหรือน้ำตาล ดำ เทา

4 แกน: เขียว/เหลือง, น้ำตาล, ดำ, เทาหรือน้ำเงิน, น้ำตาล, ดำ, เทา;

5 แกน: เขียว/เหลือง น้ำเงิน น้ำตาล ดำ เทาหรือน้ำเงิน น้ำตาล ดำ เทา ดำ

6.1.5 เมื่อมีข้อกำหนดพิเศษสำหรับโครมาโทกราฟี ฝ่ายอุปสงค์และอุปทานสามารถเจรจาและกำหนดตามความต้องการของลูกค้า

6.2 การระบุฉนวนดิจิตอล:

6.2.1 แกนฉนวนของสายเคเบิลที่มีแกนมากกว่าสองแกนอาจระบุด้วยตัวเลขได้เช่นกัน ฉนวนควรมีสีเดียวกันและเรียงตามลำดับธรรมชาติจากชั้นในถึงชั้นนอกโดยเริ่มจากแกนฉนวนหมายเลข 1 (แนะนำให้พิมพ์ตัวเลขสีขาวบนฉนวนสีดำ) ยกเว้นแกนฉนวนสีเขียว/เหลือง (ถ้ามี)

6.2.2 เมื่อเครื่องหมายประกอบด้วยตัวเลขตัวเดียว ควรเพิ่มเส้นแนวนอนไว้ใต้ตัวเลข เมื่อเครื่องหมายประกอบด้วยตัวเลขสองตัว ควรจัดเรียงในแนวตั้งและเพิ่มเส้นแนวนอนไว้ใต้ตัวเลขหลัง ช่วงเวลา di ระหว่างกลุ่มตัวเลขสองกลุ่มที่อยู่ติดกันไม่ควรเกิน 50 มม. การจัดเรียงป้ายระบุตัวตนดิจิทัลแสดงในรูปด้านล่าง:

7-สีเปลือก

สีดำหรือตามความต้องการของลูกค้า

8- ข้อกำหนดด้านประสิทธิภาพพิเศษ

สารหน่วงไฟเกรด A/B/C ทนไฟ ทนปลวก ทนสัตว์ฟันแทะ ทน UV ทนอุณหภูมิต่ำ ทนน้ำมันแร่ ฯลฯ

9- ลักษณะการใช้งานสายเคเบิล

9.1 อุณหภูมิที่กำหนดระยะยาวสูงสุดที่ยอมให้ตัวนำสายเคเบิลในระหว่างการทำงานปกติคือ: ฉนวนโพลีโอเลฟินส์: 70°C; ฉนวนโพลีเอทิลีนแบบเชื่อมขวางหรือฉนวนโพลีโอเลฟินแบบเชื่อมขวาง: 90°C

9.2 อุณหภูมิสูงสุดที่อนุญาตของตัวนำสายเคเบิลในระหว่างการลัดวงจร (ระยะเวลาไม่เกิน 5 วินาที) คือ: โพลิโอเลฟินส์: 160°C; ฉนวนโพลีเอทิลีนแบบเชื่อมขวางหรือฉนวนโพลีโอเลฟินแบบเชื่อมขวาง: 250°C

9.3 อุณหภูมิในการติดตั้งสายเคเบิลไม่ควรต่ำกว่า 0 ℃

9.4 รัศมีการโค้งงอขั้นต่ำสำหรับการติดตั้งสายเคเบิล:

รัศมีการโค้งงอขั้นต่ำของสายเคเบิลที่มีเส้นผ่านศูนย์กลางภายนอกน้อยกว่า 25 มม. : ไม่น้อยกว่า 4 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

รัศมีการโค้งงอต่ำสุดของสายเคเบิลที่มีเส้นผ่านศูนย์กลางภายนอกมากกว่าหรือเท่ากับ 25 มม. : ไม่น้อยกว่า 6 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

9.5 ซีรี่ส์นี้ระบุสายไฟและสายเคเบิลที่เป็นมิตรต่อสิ่งแวดล้อมสำหรับการเดินสายที่มีแรงดันไฟฟ้าสูงสุด 450/750V มีการใช้กันอย่างแพร่หลายในพื้นที่ที่มีข้อกำหนดด้านความปลอดภัยและสิ่งแวดล้อมสูง เช่น การขนส่งทางรถไฟ สนามบิน อาคารสูง ห้างสรรพสินค้า และโรงพยาบาล สำหรับระบบไฟฟ้าแสงสว่างและสายไฟภายใน เครื่องใช้ไฟฟ้า อุปกรณ์ไฟฟ้า เครื่องมือและมาตรวัด อุปกรณ์ควบคุม อุปกรณ์อิเล็กทรอนิกส์ และอุปกรณ์อัตโนมัติ วิธีการติดตั้งประกอบด้วยการเดินสายไฟแบบคงที่ การติดตั้งภายในหรือภายนอกอาคาร หรือการฝังในท่อร้อยสายหรือระบบปิดที่คล้ายกัน
