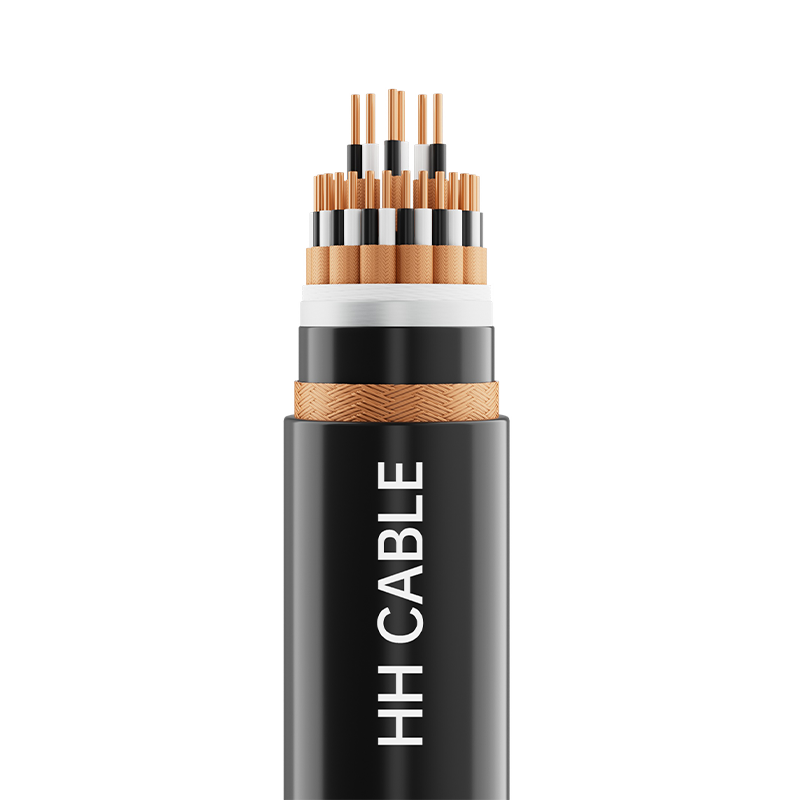

สายเคเบิลคอมพิวเตอร์และเครื่องมือทนอุณหภูมิสูงและต่ำ 300-500V

ชื่อสินค้า: สายเคเบิลคอมพิวเตอร์และอุปกรณ์ทนอุณหภูมิสูงและต่ำ 300-500V

1-มาตรฐานการดำเนินงาน

ทคว. 6-2552

รุ่นสินค้า 2 ชิ้น

DJFPF, DJFP2F, DJFPFRP, DJGPGRP, DJFP2FP2, DJGPGR, GJFP3FP3 ฯลฯ

3- ระดับแรงดันไฟฟ้า

300/500V

ข้อมูลจำเพาะของผลิตภัณฑ์ 4 รายการ

ตาราง

รุ่น

ส่วนตัดขวางของตัวนำ mm2

โครงสร้างส่วนประกอบการเดินสาย

เลน กรุ๊ป

กลุ่มสามบรรทัด

กลุ่มสี่สาย

ฉนวนยางซิลิโคน

0.5, 0.75, 1.0, 1.5, 2.5

1~50

1~24

1~10

ฉนวนฟลูออโรเรซิ่น

0.5, 0.75, 1.0

1~19

1~10

—

1.5, 2.5

1~10

1~10

—

5- คำอธิบายโครงสร้างสายเคเบิล

โครงสร้างสายเคเบิล

คำอธิบายวัสดุ

คอนดักเตอร์

ตัวนำทองแดงแข็งคลาส 1 หรือตัวนำทองแดงตีเกลียวกลมคลาส 2 หรือตัวนำทองแดงอ่อนคลาส 5

ชั้นทนไฟ (ถ้ามี)

ไมกาเทป

ฉนวนกันความร้อน

ยางซิลิโคนหรือวัสดุฉนวนฟลูออโรเรซิ่น

เทปตีเกลียวคู่ เป็นกลุ่ม หรือแบบดาว (ถ้ามี)

เทปโพลีเอสเตอร์หรือผ้าไม่ทอ

ชิลด์ส่วนบุคคล  (ถ้ามี)

ลวดทองแดงถักเปียหรือ (เทปทองแดงหรือเทปพลาสติกทองแดงหรือเทปพลาสติกอลูมิเนียม) การห่อหรือการพันเทปพลาสติกอลูมิเนียมลวดทองแดงหุ้มฉนวนคอมโพสิต

การกรอก

เชือกฟิลเลอร์โพลีโพรพีลีนแบบไม่ดูดความชื้น

เทปพันสายไฟ

ผ้าไม่ทอหรือเทปโพลีเอสเตอร์

การป้องกันโดยรวม (ถ้ามี)

ลวดทองแดงถักเปียหรือ (เทปทองแดงหรือเทปพลาสติกทองแดงหรือเทปพลาสติกอลูมิเนียม) การห่อหรือการพันเทปพลาสติกอลูมิเนียมลวดทองแดงหุ้มฉนวนคอมโพสิต

เปลือกนอก

ยางซิลิโคนหรือวัสดุเปลือกฟลูออโรเรซิ่น

การระบุแกน 6 สาย

ส่วนประกอบของสายเคเบิลจะถูกระบุด้วยสีของฉนวน และใช้สีที่ต่างกันเพื่อแยกแยะความแตกต่างของสายภายในคู่ (กลุ่ม) สเปกตรัมสี แถบสี หรือตัวเลขที่แตกต่างกันสามารถใช้เพื่อแยกแยะและระบุกลุ่มสายไฟ หรือตามความต้องการของลูกค้า

7-สีเปลือก

สีดำหรือตามความต้องการของลูกค้า

8- ข้อกำหนดด้านประสิทธิภาพพิเศษ

เกรด A/B/C สารหน่วงไฟ ทนต่ออุณหภูมิสูงและต่ำ ฯลฯ

9- ลักษณะการใช้งานสายเคเบิล

9.1 อุณหภูมิที่กำหนดระยะยาวสูงสุดที่ยอมให้ตัวนำสายเคเบิลในระหว่างการทำงานปกติ:

ฉนวนยางซิลิโคน: 180℃; Fluoroplastic insulation: 200℃.

9.2 อุณหภูมิในการติดตั้งสายเคเบิลไม่ควรต่ำกว่า -20 ℃

9.3 รัศมีการโค้งงอขั้นต่ำสำหรับการติดตั้งสายเคเบิล:

สำหรับสายเคเบิลที่ไม่มีเกราะหรือสายเคเบิลยืดหยุ่นที่มีฉนวนหุ้มด้วยลวดทองแดง: รัศมีการโค้งงอต้องไม่น้อยกว่า 6 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

สายเคเบิลที่มีเทปทองแดง เทปทองแดง-พลาสติก หรือเทปหุ้มอะลูมิเนียม-พลาสติก:

รัศมีการโค้งงอต้องไม่น้อยกว่า 12 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิล

9.4 สายเคเบิลนี้ใช้กันอย่างแพร่หลายในระบบควบคุมและเครื่องมือวัดอัตโนมัติทางอุตสาหกรรม (ICS) ระบบควบคุมแบบกระจาย (DCS) และตัวควบคุมลอจิกแบบตั้งโปรแกรมได้ (PLC) ที่ทำงานในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือต่ำด้วยแรงดันไฟฟ้า 300/500V เนื่องจากเป็นเส้นเชื่อมต่อระหว่างคอมพิวเตอร์อิเล็กทรอนิกส์ เครื่องมืออัตโนมัติทางอุตสาหกรรม เซ็นเซอร์ และแอคชูเอเตอร์ ทำให้สามารถควบคุมระบบสัญญาณอะนาล็อกและดิจิตอลได้โดยอัตโนมัติ เช่น การตรวจจับ การควบคุม การแจ้งเตือน และการประสานกัน และส่งสัญญาณอะนาล็อกและดิจิตอล เช่น การตรวจจับ การควบคุม การประสาน และการเตือนตัวแปรกระบวนการในอุปกรณ์การผลิต มีความต้านทานที่ดีเยี่ยมต่อการรบกวนของสนามแม่เหล็ก การรบกวนด้วยไฟฟ้าสถิต และความเสียหายของแมลงและนก สามารถติดตั้งในอาคารหรือกลางแจ้ง ฝังโดยตรง หรือในท่อร้อยสายและร่องลึก
